熱電阻在工業生產過程中最為常見，昌暉儀表在本文分享熱電阻工作原理、熱電阻結構和熱電阻基本特性，對大家了解熱電阻和選購高性能熱電阻很有幫助。
熱電阻工作原理及結構
熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的.熱電阻的感溫元件是用細金屬絲均勾地雙繞在絕緣材料做的骨架上，當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。
裝配式熱電阻主要由接線盒，接線端子，保護套管，絕緣套管，感溫元件組成，基本形式如圖1所示。在實際應用中大多還配有各種安裝固定裝置，以滿足生產現場的安裝。
①出線孔密封圈
②出線孔螺母
③鏈條
④蓋子
⑤接線柱
⑥蓋子的密封圈
⑦接線盒
⑧接線座
⑨熱電阻保護管
⑩絕緣管
?熱電阻元件

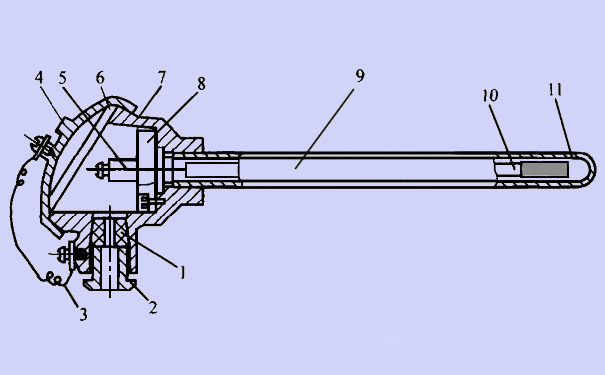

圖1 裝配式熱電阻結構示意圖
鎧裝熱電阻比裝配式熱電阻直徑小，具有易彎曲，抗沖擊振動，堅固耐用等特點，還可以作為裝配式熱電阻的內芯元件使用，外保護套采用不銹鋼內充滿高密度氧化物質絕緣體,適合安裝在環境惡劣的場合，測溫范圍為-200~500C。使用中應注意其端部是感溫元件的位置，其端部30mm不能彎曲，以免損傷感溫元件。
熱電阻感溫元件早期的產品大多為骨架繞線式的，有云母骨架，塑料骨架，玻璃骨架、陶瓷骨架和抗震式外繞整體燒結鉑電阻幾種，這些鉑電阻感溫元件中高性能高性價比和長使用壽命的是抗震式外繞整體燒結鉑電阻元件(大家可參閱文章：外繞整體燒結鉑電阻元件介紹)，因其價格在這些元件中最貴，國內只有生產優質鉑電阻的廠家才在使用。薄膜熱電阻元件已得到廣泛應用，如圖2所示，既可用于裝配式熱電阻，也可用于鎧裝式熱電阻，結構小巧，價格低，但薄膜熱電阻元件的測試電流較小，通常為1mA，最大不超過3mA。感溫元件斷路和短路，云母骨架，塑料骨架結構的可以嘗試修復，其他結構的感溫元件無法修復只能更換。

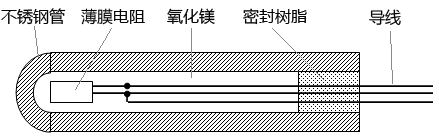

圖2 薄膜熱電阻元件結構示意圖
常用熱電阻基本特性
常用熱電阻的基本特性如表1所示。
表1 常用熱電阻的基本特性
熱電阻類型 精度等級 分度號 0℃時的公稱電阻值/Ω 測溫范圍/℃ 允許誤差/℃
鉑熱電阻 A級 Pt100 100.000 -200~850 ±(0.15+0.002|t|)
鉑熱電阻 A級 Pt10 10.000 -200~850 ±(0.15+0.002|t|)
鉑熱電阻 B級 Pt100 100.000 -200~850 ±(0.30+0.005|t|)
鉑熱電阻 B級 Pt10 10.000 -200~850 ±(0.30+0.005|t|)
銅熱電阻 -- Cu50 50.000 -50~150 ±(0.30+0.006|t|)
銅熱電阻 -- Cu100 100.000 -50~150 ±(0.30+0.006|t|)
