對于發出4-20mA模擬信號的儀表/變送器/傳感器(發送源)，在沒有聯接模擬量信號接收模塊時測量輸出兩端電壓，如有24VDC左右電壓的是四線制的模塊，反之是兩線制的模塊，此法是在模擬信號發送源其余工作條件都準備就序才成立。
兩線制的4-20mA模擬信號接收模塊，只能接2線制的信號源；而四線制的4-20mA模擬信號既能接四線制的信號源，通過串入24VDC的電源，還能接兩線制的信號源。
西門子的模擬量模塊，具體接線是二線制還是四線制，模塊硬件配置設置里是可改的.具體用那種，取決于外來4-20mA信號是否需要西門子模擬量模塊提供24VDC電源串入4-20mA回路，如果回路需要串入模擬量模塊該通道的24VDC，選二線制，比如變送器等(如果串入外部24VDC電源選四線制，不過一般這種不用，西門子也不推薦怕燒壞自己模塊)；還有一種，直接進來信號就是4-20MA信號,而不需要供24VDC(一般二次儀表都這樣),這種硬件設置里面就選四線制。
西門子模塊具體二線制和四限制都支持,具體選擇根據使用回路是否需要模塊提供24VDC來決定。
其實兩線還是四線的還是比較容易區分的,兩線是現場儀表的輸出信號需要由PLC或DCS系統提供電源的，四線是儀表自己提供輸出信號的電源的，不需PLC或DCS的供電,西門子的AI模塊是需要定義通道信號的類別的。
給一個deltav系統4-20mA輸入卡件的原理框圖，希望對大家有幫助。注意觀察250歐姆電阻所在的位置。

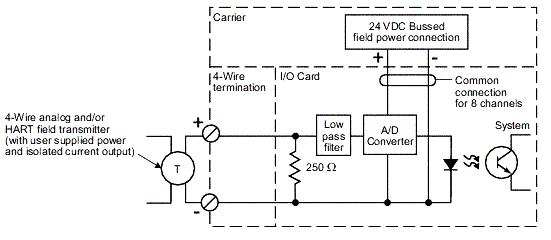

圖1 deltav系統四線制4-20mA輸入卡件的原理框圖

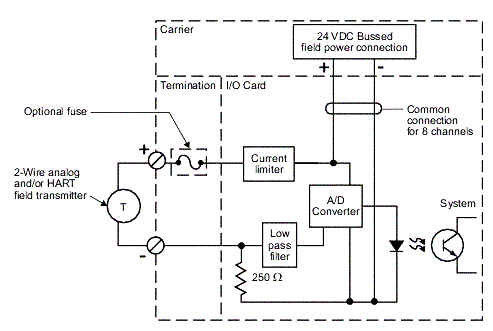

圖2 deltav系統兩線制4-20mA輸入卡件的原理框圖
