1、警惕無線通訊對DCS的擾動
目前，現場操作人員和儀表維護人員大都配有無線電對講機，頻段為13-470MHz，以建伍公司對講機某款為例，其發射功率為4.32W，在聲音最大(發射功率最強)時對于lm遠處的設備產生的電磁場強度為：
在0.5m遠處產生的交流電磁場強度可達到29.18V/m。
某煉油廠儀表車間曾用對講機對儀表系統的擾動作過試驗，擾動源采用建伍公司某款對講機，測試用萬用表在控制室內串接在被測回路上，對講機在室外進行試驗，現場儀表的表蓋及電氣連接部位密封良好。試驗結果如表1所示。因此，應嚴格規定使用對講機必須距儀表或DCS設備lm以上；此外，雷達、氬弧焊和超聲波設備等均會對DCS系統造成擾動，使用這些設備時都應遠離DCS設備。
表1 電磁波干擾的實測數據
|
儀表 |
儀表誤差 |
儀表制造廠 |
|||
|
測試距離＜0.5m |
0.5＜測試距離＜1.5m |
1.0＜測試距離＜1.5m |
測試距離＞1.5m |
||
|
1151變送器 |
大于40% |
大于10% |
可忽略 |
可忽略 |
ROSEMOUNT |
|
ST3000變送器 |
大于40% |
可忽略 |
可忽略 |
可忽略 |
HONEYWELL |
|
EJA變送器 |
大于40% |
可忽略 |
可忽略 |
可忽略 |
川儀橫河 |
|
大于40% |
可忽略 |
可忽略 |
可忽略 |
昌暉儀表 |
|
|
DCS（TDC-3000） |
誤動作 |
|
|
|
HONEYWELL |
2、防止由保護接地引入的擾動
(1)接地體的設置從抑制擾動的觀點出發，防止電力系統對儀表系統的擾動，將兩個系統的接地完全分開，各自設置接地體，對儀表和DCS系統的抗干擾是有利的；但從工程的觀點來看，有以下不利之處：
①單獨設置接地體投資大，安裝維護麻煩。
②儀表單獨設置接地體，由于接地網小，抗擾動能力差，易受地電位差的影響，當出現大的電機投運和雷電，極易受雜散波影響而引起電位波動，從而引起DCS及儀表誤動作。
③在爆炸危險場所，由于有地電位差的存在，不同接地點的設備意外直接或間接接觸時，可能產生電火花引起爆炸。為防止這種情況發生，要求各接地點電位接近或相等。
DCS設備采用的是220VAC單相交流電，如果采用三相交流隔離變壓器或UPS供電時，變壓器的次級或UPS的輸出應采取三相四線制星型(Y)結構，并將三相負載均勻分配。其正確的做法如下：
①采用Y型結構的三相四線制的隔離變壓器或輸出為三相四線制的UPS時，為避免由于負荷不平衡引起相位及電壓的漂移，給DCS造成擾動，中線(零線)必須接地。
②采用單相輸出的UPS或單相變壓器時：
a、如果DCS及儀表系統的保護地是與電氣統一接地網連在一起時，電源零線不可接地，應將電源浮空，以避免電氣統一接地網對DCS的擾動。
b、如果DCS及儀表系統采用獨立的保護地時，電源零線應與系統保護地連在一起，以避免地電位差通過機殼對DCS產生擾動。
(3)在中性點直接接地的低壓配電系統中，除另有規定者和移動式用電設備外，零線應在電源外接地，并且用電設備(DCS機柜等)應采用接零保護。
3、正確地配置DCS的電源
化工行業標準《儀表系統接地設計規范》HG/T 20513-2014 明確提出PLC、DCS、計算機系統采用不間斷供電方式。UPS的選用應注意以下問題：
(1)UPS裝置內應有變壓穩壓環節和維護旁路功能。維護旁路應自變壓穩壓環節后引出，或維護旁路單獨設穩壓變壓器UPS內部主電源與旁路電源具有自動同步的功能。
(2)UPS有三入三出、三入單出、單入單出等多種型式。由于單相輸出的UPS容量有限，較大的UPS(大于15KVA者)大都是三入三出的型式。三相電源經UPS處理后，其輸出相位的對稱性取決于三相負載的對稱程度，應均勻分配UPS三相的負載，并應選取具有相位調整功能的UPS。
(3)瞬斷時間。許多人以為UPS輸出是不可中斷的，這是一種誤解，實際上UPS內部有幾種情況會造成輸出的中斷：
①主電源斷路后，后備電池放電也已結束，負載向旁路切換；
②UPS內逆變器損壞，負載向旁路切換；
③負載電流超限，手動向旁路或向逆變器切換。該切換時間應小于DCS允許瞬斷時間(按小于3ms考慮)。
(4)當負載向旁路電源切換時，由于動力電源內阻很小，一般不會造成電壓瞬間躍升，但負載返回到逆變器時，則會出現瞬間電壓降落。
任何負載，只要能承受2ms的電壓瞬斷，就能承受初期(第一個半周期內)跌落27%的瞬變影響。例如ABB公司的M0D300系列最大允許瞬間電壓跌落小于15%，但要求降落9%時就應該開始回升，否則將對DCS造成極大的擾動。因此，UPS的電壓瞬間跌落應小于10%。

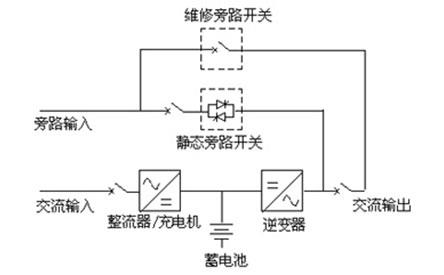

(5)正確選擇UPS結構。目前，UPS結構大同小異，基本結構如圖1所示。這種結構的UPS設計有備用電源，備用電源來源于獨立的發電機組或獨立的供電線路。DCS用的UPS應將主電源和備用電源同時接入，且主備電源之間能自動進行無擾動切換。
(6)大型聯合石油化工裝置的DCS供電，應采取UPS電源的充電和逆變環節冗余配置措施，以求UPS輸出穩定，保證DCS安全運行。
