昌暉儀表在本文介紹Pt100鉑電阻檢定點選擇方法、R0和R100檢定與合格判斷依據，是各行業驗收Pt100是否合格的技術標準。文章內容節選自國家標準DL/T774-2015。

Pt100檢定點選擇與基本方法
1、各等級Pt100的檢定點，均應選擇0℃和100℃，并檢查實際電阻溫度系數a的符合性；
2、當△a不符合要求時，應進行表1中相應允差等級有效溫度范圍的上限(或下限)的溫度的檢定；
3、Pt100和二等標準鉑電阻溫度計的電阻值測量，均應采用四線制測量方法；
4、校驗Pt100時通過熱電阻電流應不大于1mA，宜選用符合測量準確度要求的數字多用表；鉑電阻的辦法，交替重復不少于4次（包括電流換向），分別取平均值作為測量結果。

R₀(溫度為0℃時的電阻值)的檢定
1、在冰點槽(或具有0℃的恒溫槽，偏差不超過±0.2℃)中，分別測量Pt100的電阻值與二等標準鉑電阻溫度計測量的溫度，比較和計算其0℃的偏差值±△t₀；
2、保護管可以拆卸的熱電阻，應放置在內徑略大于感溫元件直徑的玻璃試管中，管口用脫脂棉或木塞塞緊后，插入冰水充分混合的冰點槽內，插入深度應不小于30mm；
3、保護管不可拆卸的Pt100熱電阻，可直接插入介質中，檢定時測量數據穩定所方可讀數；
4、如果使用0℃恒溫槽，Pt100熱電阻應有足夠的插入深度，盡可能減少熱損失；
5、檢定AA級以上的Pt100熱電阻，為減小測試不確定度，宜在水三相點瓶中測量。

R₁₀₀(溫度為100℃時的電阻值)和Rt(溫度為t℃時的電阻值)的檢定
1、在100℃的恒溫槽中測量Pt100熱電阻R₁₀₀的電阻值，并與二等標準鉑電阻溫度計測量的溫度進行比較，計算其100℃的偏差值△t₁₀₀；
2、可拆卸Pt100熱電阻的R_t檢定與R₀的檢定一樣，將感溫元件放置在玻璃試管中(檢定溫度高于400℃應放置在石英試管中)；
3、插入恒溫槽并保證足夠的插入深度，待熱平衡后繼續增加插入深度l0mm，重新達到熱平衡后電阻值的變化，應不超過允許誤差的5%；
4、當溫度t高于500℃，熱電阻應以小于1℃/min的速率隨槽冷卻至0℃后，再從控溫槽中取出；
5、恒溫槽的檢定點溫度應不超過±2℃，且10min之內變化應不超過±0.02℃

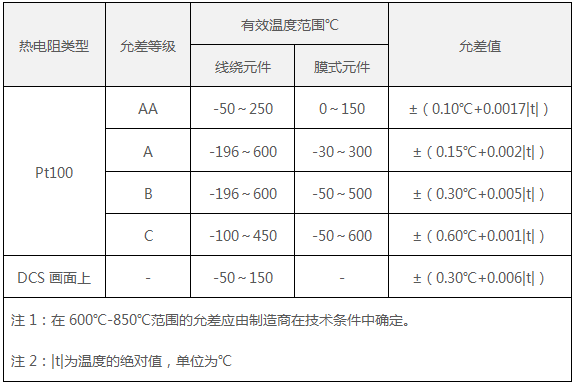

工業Pt100熱電阻允許誤差表

R₀和R₁₀₀電阻值的合格判斷
1、在有效溫度范圍內，熱電阻的電阻值通過分度表查算出的溫度t與真實溫度的最大偏差，應不超過上表給定的允差值。

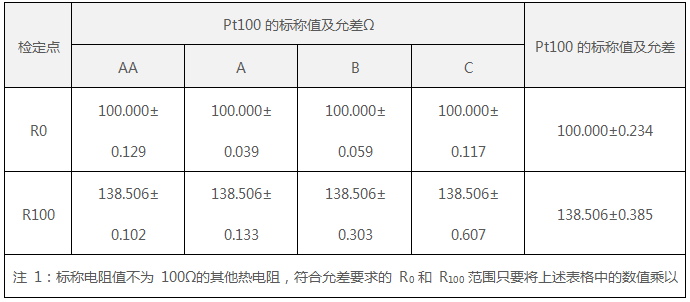

2、Pt100(0℃時電阻值為100的鉑電阻)和Cu100(0℃時電阻值為100的銅電阻)標稱值及符合允差要求的R0和R100范圍見下表。
