昌暉儀表在本文分享電氣正轉控制、正反轉控制、定時控制、多地控制、定時器與計數器組合延長定時控制、多重輸出控制和載報警控制通過PLC實現時的PLC線路和梯形圖，這是PLC初學者入門實戰的需要掌握的最基本知識。

1、起動、自鎖和停止控制的PLC梯形圖與線路
起動、自鎖和停止控制是PLC最基本的控制功能。起動、自鎖和停止控制可采用驅動指令(OUT)，也可以采用置位指令(SET、RST)來實現。

◆ 采用線圈驅動指令實現起動、自鎖和停止控制的PLC線路與梯形圖

圖1   采用線圈驅動指令實現起動、自鎖和停止控制的PLC線路與梯形圖

◆ 采用置位復位指令實現起動、自鎖和停止控制的梯形圖

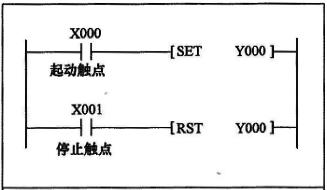

圖2   采用位置復位指令實現起動、自鎖和停止控制的PLC線路與梯形圖
其PLC接線圖與上圖所示線路是一樣的。

2、正、反轉聯鎖控制的PLC線路與梯形圖

圖3 正、反轉聯鎖控制的PLC線路與梯形圖

3、多地控制的PLC線路與梯形圖

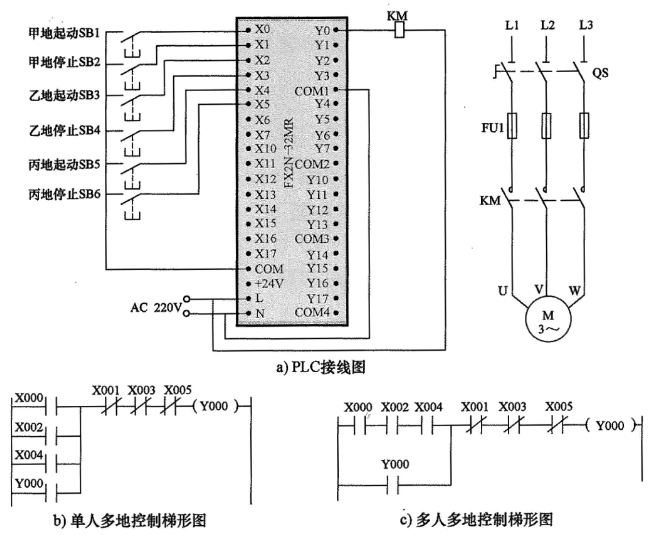

圖4  多地控制的PLC線路與梯形圖
單人多地控制如圖a、b所示，多人多地控制如圖a、c所示。

4、定時控制的PLC線路與梯形圖
延時起動定時運行控制的PLC線路與梯形圖

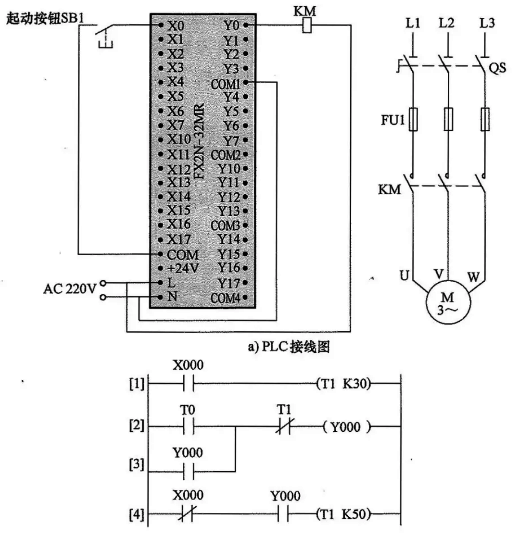

圖5  延時起動定時運行控制的PLC線路與梯形圖

◆ 多定時器組合控制的PLC線路與梯形圖

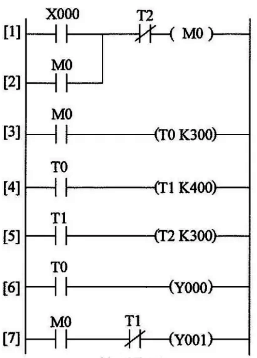

圖6  一種典型的多定時器組合控制的PLC線路與梯形圖

5、定時器與計數器組合延長定時控制的PLC線路與梯形圖
三菱FX系列PLC的最大定時時間為3276.7s（約54min），采用定時器和計數器可以延長定時時間。

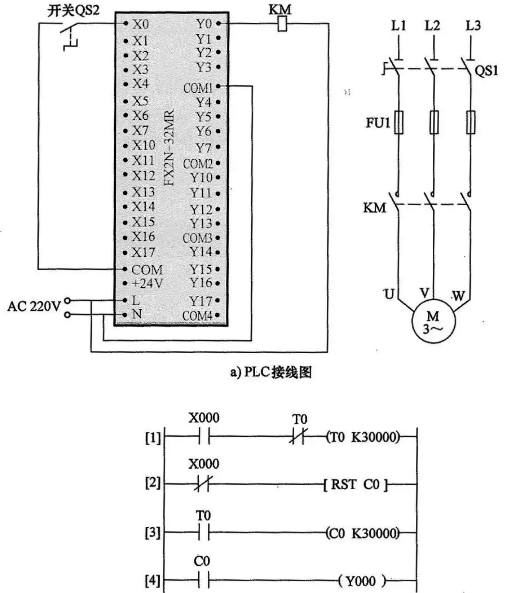

圖7 定時器與計時器組合延長定時控制的PLC線路與梯形圖

6、多重輸出控制的PLC線路與梯形圖

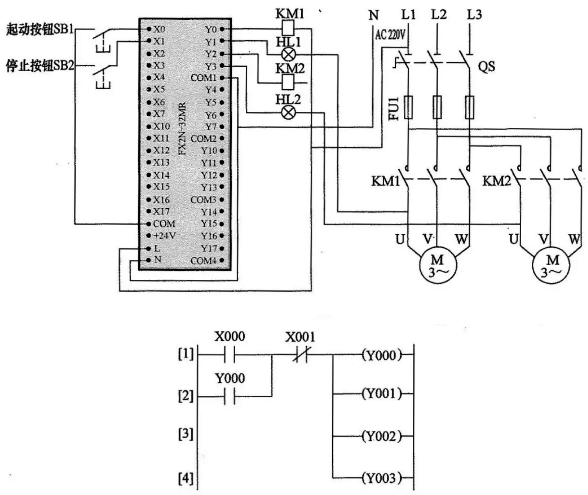

圖8 多重輸出控制的PLC線路與梯形圖

7、過載報警控制的PLC線路與梯形圖

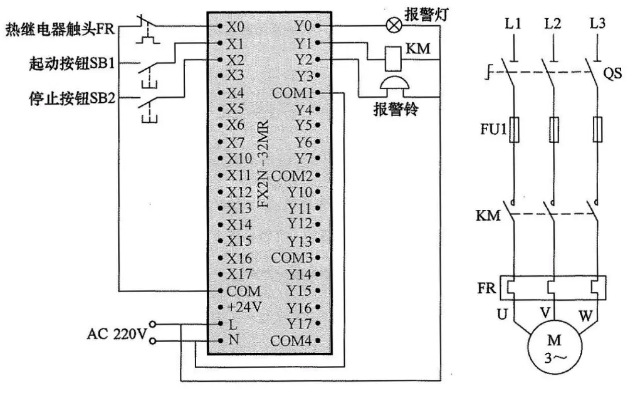

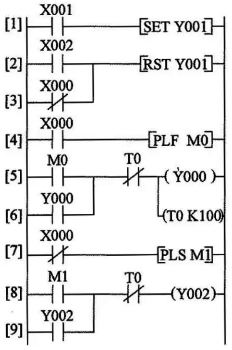

圖9 過載報警控制的PLC線路與梯形圖
作者：蔡杏山，筆者編著有《現代電工技能實戰自學手冊》一書
