儀表系統接線涉及儀表接線和電氣接線，儀表工要看懂儀表系統的實際接線還需要熟悉常用電氣符號和儀表電氣接線圖。昌暉儀表工程師在本文著重介紹儀表工如何看懂呼號法儀表電氣接線圖。

1、儀表電氣接線圖知識
儀表電氣接線圖是用來表達一個測量或控制系統中所有儀表、控制裝置及部件連接關系的圖紙。它把安裝、投運、維護等所需的全部信息方便地表達在一幅或多幅圖紙上，使測量或控制系統信息具有完整性和準確性，便于儀表工和各類人員之間的交流和理解。

儀表電氣接線圖都是采用規定的圖形符號和文字符號組合而成，并且與儀表盤、柜正面布置圖，儀表自控設備一覽表，工藝控制流程圖等配套使用。

儀表電氣接線大多是指儀表盤、箱內部儀表與儀表，儀表與接線端子的連接，有時也把儀表氣源管路包括在內。儀表電氣接線線號通常有以下三類方法。

①相對呼應編號法。
相對呼應編號法應用最普遍，是把導線的一頭標上該線另一頭所到儀表或設備的位號，然后在位號后再標注接線端的編號。相對呼應編號法繪出的圖紙清晰，整齊而不混亂，便于施工和讀圖。

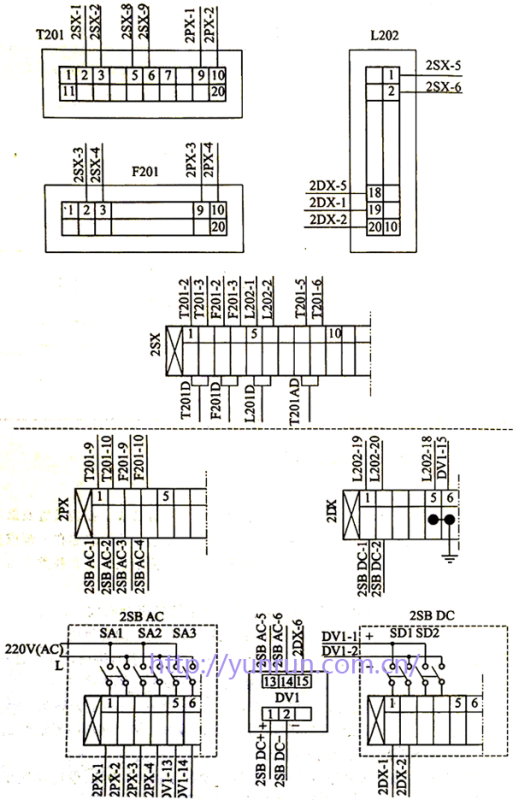

圖1   呼號法儀表電氣接線示意圖

②直接連接法。
該方法只是用在儀表數量很少的箱柜上，可以很直觀地反映端子與端子、儀表與端子間的相互連接關系但不適用于儀表及端子數量多的場合。

③單元接線法。
該方法是把線路上有聯系而在儀表盤背面或框架上安裝又相鄰近的儀表劃歸為一個單元，用虛線將它們框起來，視為一個整體，編上該單元代號，每個單元的內部連線不必畫出。該法對儀表工的要求較高，因此有一定的局限性。

2、儀表電氣接線圖識讀方法
儀表電氣接線圖普遍采用相對呼應編號法，其編號規律是先是去向號，后是接線點號的順序，在去向號與接線點號之間用一橫短線隔開現結合圖1進行識讀。

圖中：T201、F201、L202是顯示儀表，2SBAC、28BDC是供電開關箱，DV1是24V電源箱，2SX、2PX、2DX是接線端子。現以T201儀表的接線為例進行說明。220V的電源經過2SBAC供電開關箱的SA1開關，從電源箱的1、2端子接至2PX的1、2端子下端，然后再從端子上端接至T201儀表的9、10號端子，完成供電任務。從現場來的熱電偶信號通過補償導線T201D,接至2SX的1、2端子下端，再從端子上端接至T201儀表的2、3號端子，完成溫度測量任務。其他接線你試著走走看，你會發現相對呼應編號法接線原來就是這么直觀。當然，前提是你需要了解和熟悉相關儀表的測量原理及接線端子的作用，你也不用太著急，有空時多看看儀表說明書，慢慢地就會了解和熟悉了。
