低壓法三聚氰胺生產過程中，系統壓力和溶融釜液位的高低息息相關，因固體尿素本身的理化特性，在融化過程會揮發出氨氣，而且容易結晶；加之溶融釜結構復雜，既有保溫夾套層又安裝有攪拌，對測量液體尿素的液位計要求條件苛刻，常用的法蘭式液位計、雷達液位計、γ射線液位計等都由于溶融釜設備的構造以及液位尿素的理化特性而無法正常使用。針對這一問題，我們選用昌暉儀表制造有限公司吹氣式液位計安裝使用并取得了良好效果。

可以將吹氣式液位計認為是非接觸式液位測量儀表，可以對敞口以及密閉容器內的液體進行測量。吹氣式液位計中，能夠與被測介質接觸的除了吹氣管以外，其余如吹氣裝置與高精度單晶硅差壓變送器YR-ER101等都未曾與被測介質進行接觸，從而對差壓變送器膜盒起到了保護作用，也相應減少了對儀表的維護力度，最終使得測量的可靠性得以增加。但是由于吹氣裝置能夠確保流量氣體的恒定輸出，通過單晶硅差壓變送器所測定的壓力則能跟隨吹氣管出口壓力的變化而變化，因此，單晶硅差壓變送器輸出的信號與介質液位高度則形成了一個對應的關系。

1、吹氣式液位計原理及調試步驟
①以下是通過吹氣式液位計原理

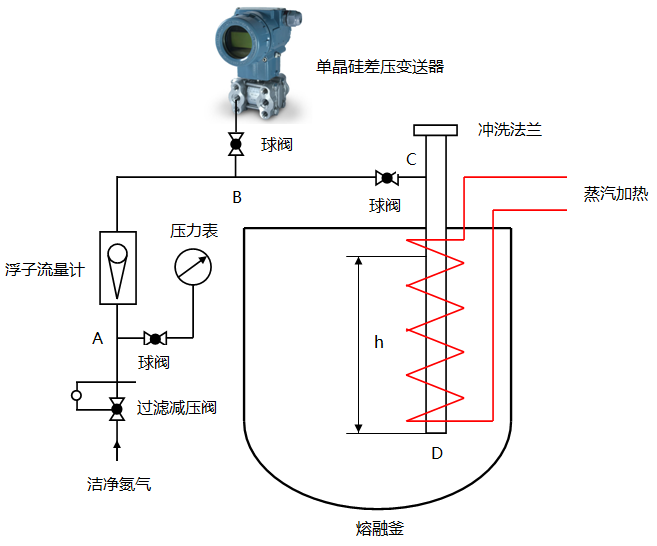

如圖所示：在敞口的溶融釜中插入一根導管，壓縮氮氣作為氣源，首先經過過濾減壓使壓力PA降至某一恒定值，然后再經過流量計限流，其流量大小由浮子流量計指示。最后恒流氣體從導管下端開口處逸出，均勻鼓泡通過液體進入大氣。在忽略管內氣柱靜壓的情況下：p＝ρ×g×h，則h＝p÷(ρ×g)，從而可以推導出液位高度h(單位：m)。公式中p壓力變送器測量值(單位：Pa)；ρ為可以通過查詢得到的介質密度(單位：kg/m3)；g為9.8m/s²。

②吹氣式液位計調試步驟
首先壓力0.4-0.6MPa的氮氣經過濾減壓至0.1MPa，通過調節流量計節流閥，使氣體流量保持在100L/h刻度處，待吹氣管末端每分鐘大約有幾十個氣泡冒出即可投入使用。

2、吹氣式液位計使用經驗
①使用氮氣作為吹氣介質，管線上采用恒流閥和轉子流量計保證吹氣流量恒定，能大幅提高測量精度。
②AC管段選用304材質Φ14×2無縫管；CD管段考慮到液體尿素的容易結晶和腐蝕性強的理化特性，選用316L材質DN20無縫管；閥門選用304材質Φ10直通球閥。
③為了保證工作時CD管段內液體尿素的流動性，增加蒸汽加熱管線和沖洗法蘭口，蒸汽加熱管線浸入部分選用316L 材質。
④考慮到吹氣式液位計維護除堵的便利性，CD管段上增加了沖洗法蘭口。

吹氣法液位計只有吹氣管和介質接觸，其余管件和測量設備都安裝在設備外，適合測量高溫、高粘度、強腐蝕、易凝固結晶的介質，介質溫度為139℃左右的溶融釜吹氣式液位計可長期穩定可靠運行，為我們企業400℃左右熔鹽槽液位計改造，奠定了基礎，比起熔鹽槽采用的γ射線液位計，吹氣式液位計投資小，維修便利故障率低，而且更利于安全環保。
