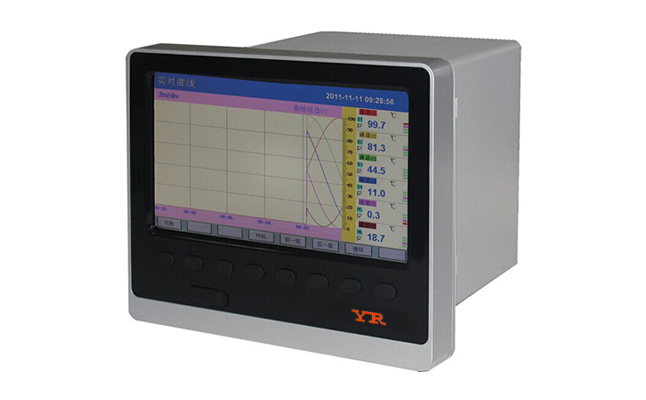

昌暉YR-ASR600系列彩色無紙記錄儀帶上RS232RS45或以太網通訊口時，以標準Modbus協議與上位機進行通信(Modbus是公開通信協議，ASCII 和 RTU兩種串行傳輸模式，。詳細Modbus協議和規范，請?jiān)L問Modbus網站：
)。YR-ASR600系列彩色無紙記錄儀MODBUS通訊寄存器地址表供用戶在通信組態時使用。
表一 0x04讀取命令對應的輸入寄存器地址表[動態變量]
序號 輸入寄存器地址(十進制) 參數名稱 數據格式 類型
1 00 通道1測量值 Float 只讀
2 02 通道1測量值 Float 只讀
... ... ... Float 只讀
n 2(n-1) 通道n測量值 Float 只讀 備注：n為通道號
59 116 通道59測量值 Float 只讀
60 118 通道60測量值 Float 只讀
61 120 觸點輸出狀態 Long 只讀
備注：第0...17位分別代表第1...第18個觸點輸出狀態，0:斷開，1:閉合。地址120:00000000 00000000前面八位由低到高表示第1-第8報警的報警狀態；后八位由低到高分別表示第9-第16報警的報警狀態；121:00000000 00000000前面八位的后兩位數由低到高表示的第17和第18報警的報警狀態
表二 0x03讀取命令和0x10寫入命令對應的保持寄存器地址表[儀表型號]
序號 輸入寄存器地址(十進制) 參數名稱 數據格式 類型 備注
1 0 儀表信號 Char 只讀 無紙記錄儀 0x62
表三 0x03讀取命令和0x10寫入命令對應的保持寄存器地址表[儀表組態參數]
序號 輸入寄存器地址(十進制) 參數名稱 數據格式 類型
1 1 語言選擇 Char 讀寫
備注：0:中文；1:英文。上位機修改顯示語言后儀表需斷電再上電
2 2 預留 Char ——
3 3 冷端調整 Short 讀寫
備注：通訊的數據是調整值放大10倍后的值。例：冷端調整值-1.0，那么通訊數據就是-10。
4 4 設備地址 Char ——
5 5 斷線處理 Char 讀寫
備注：0:量程上限，1:量程下限；2:保持前值
6 6 波特率 Char 讀寫
備注：0...6分別表示：波特率12000...57600
7 7 IP地址第1，2字節 Short 讀寫
備注：例：IP地址是192.168.100.2，那么寄存器地址從低到高兩個字節分別就是192、168。
8 8 IP地址第3，4字節 Short 讀寫
備注：如上例，寄存器地址從低到高兩個字節分別就是100、2。
9 9 以太網端口號 Short 讀寫
10 10 打印間隔 Short 讀寫
11 11 打印開始時間的時 Char 讀寫
12 12 打印開始時間的分 Char 讀寫
13 13 報警打印 Char 讀寫 備注：0:關閉；1:啟用
14 14 輸入通道號 Char 只寫 備注：取值范圍：0...59分別對應通道1…60(注1)
15 15 位號第1，2字符 Short 讀寫
16 16 位號第3，4字符 Short 讀寫
17 17 位號第5，6字符 Short 讀寫
18 18 位號第7，8字符 Short 讀寫
19 19 輸入類型 Char 讀寫
20 20 單位第1，2字符 Short 讀寫
21 21 單位第3，4字符 Short 讀寫
22 22 單位第5，6字符 Short 讀寫
23 23 通道小數點 Char 讀寫
24 24 量程下限 Float 讀寫
25 26 量程上限 Float 讀寫
26 28 累計功能 Char 讀寫
27 29 濾波系數 Char 讀寫 備注：是參數放大10倍后的值
28 30 小信號切除 Short 讀寫 備注：是參數放大10倍后的值
29 31 線性修正比例系數k Float 讀寫
備注：參見YR-ASR600系列無紙記錄儀說明書的“通道參數”
30 33 線性修正零點系數b Float 讀寫
31 35 報警類型 Char 讀寫
備注：0…3分別對應：下下限、下限、上限、上上限(注2)
32 36 報警功能 Char 讀寫 備注：0:OFF；1:ON
33 37 報警觸點 Char 讀寫
34 38 報警值 Float 讀寫
35 40 報警回差 Float 讀寫
36 42 輸出通道號 Char 讀寫 備注：取值范圍：0…11(注3)
37 43 輸入通道 Char 讀寫 備注：取值范圍：0…59分別對應通道1…60(注1)
38 44 輸出類型 Char 讀寫 備注：0…6分別對應輸出類型中的： 無 …(0-10V)
39 45 輸出下限 Float 讀寫
40 47 輸出上限 Float 讀寫
41 49 輸出修正比例系數k Float 讀寫
42 51 輸出修正零點系數b Float 讀寫
43 53 關閉液晶顯示 Char 讀寫 備注：0…4分別對應參數：5分鐘…從不
44 54 循環顯示時間 Char 讀寫 備注：0-3分別對應參數：4-30秒
45 55 曲線組合序號 Char 只讀
備注：0…9分別對應1…10個曲線組合
46 56 啟用與否 Char 讀寫 備注：0:否；1:是
47 57 曲線序號 Char 只寫
備注：0…5分別對應1…6的曲線序號；一個組合下有6條曲線
48 58 曲線對應通道號 Char 讀寫
備注：取值范圍：0…59分別對應通道1…60(注1)
49 59 曲線顯示與否 Char 讀寫 備注：0:不顯示；1:顯示
50 60 曲線顏色 Char 讀寫 備注：0…5分別對應:紅色…棕色
51 61 記錄模式 Char 讀寫 備注：0:不循環；1:循環
52 62 記錄間隔 Char 讀寫 備注：0…8分別對應1秒…4分
53 63 記錄類型 Char 讀寫 備注：0…3分別對應實時值…最小值
54 64 觸發條件 Char 讀寫 備注：0…4分別對應手動…定時
55 65 手動觸發 Char 讀寫 備注：0:停止；1:啟動
56 66 報警觸發輸入通道 Char 讀寫 備注：取值范圍：0…59分別對應通道1…60(注1)
57 67 報警觸發報警類型 Char 讀寫 備注：0…3分別對應下下限…上上限
58 68 繼電器觸發繼電器位號 Char 讀寫 備注：0…17分別對應報警觸點ALM1…ALM18
59 69 定時觸發起始：時 Char 讀寫
60 70 定時觸發起始：分 Char 讀寫
61 71 定時觸發起始：秒 Char 讀寫
62 72 定時觸結束始：時 Char 讀寫
63 73 定時觸結束始：分 Char 讀寫
64 74 定時觸結束始：秒 Char 讀寫
注1：六十路輸入通道的參數共用同一個寄存器地址，通過輸入通道號(寄存器地址14)來確定是哪一個通道的參數。所以要讀寫某通道參數時，必須先寫入輸入通道號。
注2：每個輸入通道有四組報警類型，即下下限報警、下限報警、上限報警、上上限報警，這四組報警類型共用同一個寄存器地址，通過報警類型(寄存器地址35)來確定是哪一組報警類型的參數。所以要讀寫某輸入通道的報警參數，必須先寫入報警類型。
注3：十二路變送通道的參數共用同一個寄存器地址，通過變送通道號(寄存器地址42)來確定是哪一個通道的參數。所以要讀寫某變送通道參數時，必須先寫入變送通道號。
