孔板安裝基本要求
①孔板在安裝前應檢査節流裝置編號和尺寸是否符合管道安裝位置的要求。
②新裝管路系統，必須在管道中沖洗和掃線后再進行孔板的安裝。
③注意孔板安裝方向“+”號應該向著流束。
④孔板中心應該和管道中心線相重合，同心度誤差不得超過0.015(1/β-1)的數值。
⑤孔板在管道中安裝時應保證其斷面與管道軸線垂直，垂直誤差不超過±1°。
⑥夾緊孔板用的密封片(包括環室與法蘭、環室與孔板間)，在夾緊后不得突入管道內壁。
⑦孔板安裝處必須嚴密，不允許有泄漏現象存在。因此，安裝工作必須在管道試壓前進行。
⑧導壓管應垂直或傾斜敷設，其傾度不得小于l:12。黏度較高的流體，其傾斜度還應增大。當差壓信號傳送距離大于3m時。導壓管應分段傾斜，并在各最高點和最低點分別設置集氣器和沉降器。
⑨為了避免差壓信號傳送失真，正負導壓管應盡量靠近敷設，嚴寒地去還應采取防凍措施?？刹捎秒姛峄蛘羝?，但要防止被測介質過熱汽化和在導壓管中產生氣體造成假差壓。
⑩孔板安裝在垂直主管道上時，取壓口的位置可在取壓裝置的平面上任意選擇。孔板安裝在水平或傾斜的主管道內，測量介質為液體或氣體時，有所不同，取壓口位置如圖所示。
a、測量介質為氣體時應防止水或污物進入導壓管，標準孔板和噴嘴在水平或傾斜管道中安裝時，取壓口位置應該在水平線上方且與水平線夾角A應該大于45度，如圖所示：

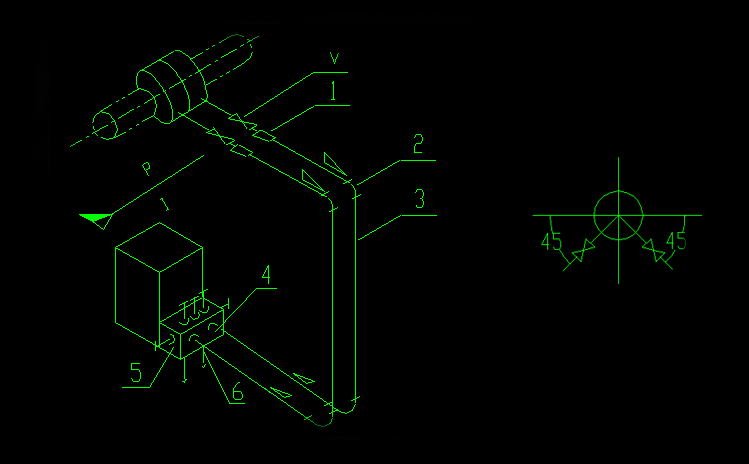

b、測量介質為液體時應防止氣體進入導壓管，標準孔板（標準噴嘴）在水平或傾斜管道中安裝時，取壓口位置應該在水平線下方且與水平線夾角A應該小于45度，如圖所示：
c、測量介質為蒸汽時應防止高溫蒸汽直接進入導壓管，同時也要考慮在導壓管內形成冷凝水隔離高溫蒸汽，標準孔板（標準噴嘴）在水平或傾斜管道中安裝時，取壓口位置應該在水平線上方且與水平線夾角A應該小于10度，如圖所示：
?導壓管按被測介質的性質而選擇耐壓、耐腐蝕的材料制造，其內徑不得小于6mm，長度最好在16m之內。
?節流裝置上、下游側要保證有一定長度的直管段。
