壓力變送器和差壓變送器在工作中無輸出是儀表維修工經常會遇到的故障現象，昌暉儀表結合現場變送器應用維修經驗分享壓力變送器和差壓變送器無輸故障的檢查和處理方法。
壓力變送器無輸?shù)墓收显?/span>
1、壓力變送器與顯示儀表配套使用時，如果顯示儀表沒有顯示，應該先判斷是壓力變送器沒有輸出，還是顯示儀表有故障，用萬用表測量壓力變送器的輸出端，看其是否有4-20mA電流輸出。如果與信號隔離器及DCS配用時，可用萬用表測量電流來判斷。
2、變送器無輸出，首先應檢查24V供電電源是否正常；如果24V電源及供電正常，但壓力變送器仍無輸出，就應檢查電源線是否接反，信號正負極是否接錯，接線正確，就要檢查整個回路中是否有斷線故障。
3、以上檢查都正常，有可能是變送器的硬件有故障。壓力變送器的電路板損壞，直接造成無電流輸出；壓力變送器過載或超壓，導致壓力變送器測量部件損壞，也會出現無輸出電流；變送器現場表頭損環，也會出現變送器無輸出，直接用兩根線把表頭短路，短路后能正常，說明表頭損壞。液晶表頭無顯示，先檢查LCD板.再檢查電路板；仍無輸出，再檢查EMI板及電路板。
壓力變送器、差壓變送器無輸出的檢查及處理方法

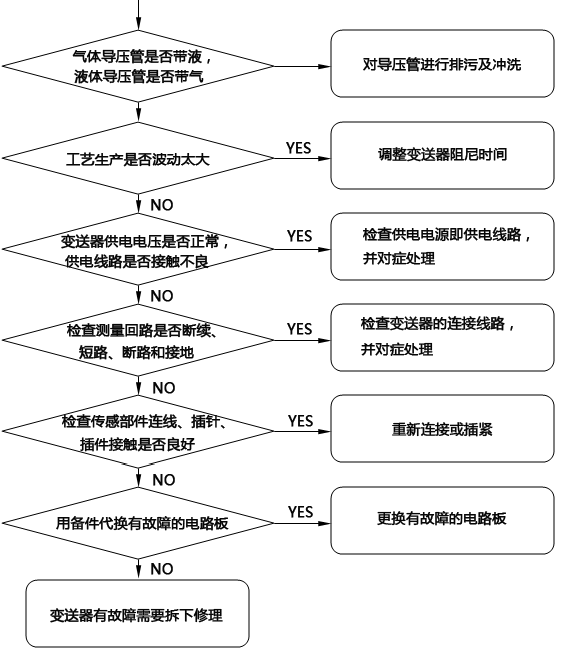

為便于儀表維修工迅速排查故障，昌暉儀表將壓力變送器無輸出故障檢查流程以圖文方式分享給大家，如圖所示。
壓力變送器無輸出維修實例
[實例1]LT-S103液位使用差壓變送器測量液位，顯示一直沒有變化。
[故障檢查]觀察DCS歷史曲線，液位曲線一直沒有變化。懷疑差壓變送器堵塞，拆下變送器法蘭，將膜盒部分清洗干凈，發現膜片已損壞。
[故障處理]更換差壓變送器，進行零點校正遷移后液位顯示正常。
[維修小結]本例測量介質中含有固體顆粒，容易使液位變送器堵塞，因此，開始判斷故障是由于膜盒上附有結晶物產生的。實際上膜片也被腐蝕損壞。
[實例2]EJA110A差壓變送器開箱后送電，顯示“Er.01”。
[故障檢查]根據說明書知道，“Er.01”表示膜盒損壞，新表膜盒就壞，不可能吧。打開表殼檢查，發現驅動板連接放大板的接線插頭未插上。
[故障處理]重新插上后差壓變送器恢復正常。
[維修小結]出廠不插線是不可能的，估計是運輸時的振動把插頭振掉了。該型變送器由四塊電路板組成，分別是驅動板、電源板、放大板、液晶板，該型號變送器的電路板是通用的，可以互換使用，只需要根據現場實際修改量程即可。
