壓力變送器輸出電流波動或不穩定是儀表工常遇到的問題，昌暉儀表總結了處理該故障的維修經驗分享給大家，結合壓力變送器輸出電流波動或不穩定維修實例，可迅速掌握變送器故障維修技能。

壓力變送器輸出電流波動，在DCS顯示曲線上可以明顯地看到，檢查故障時,可先將控制系統切換至手動觀察波動情況。如果測量曲線波動仍很頻繁,應該是工藝的原因。如果波動減少了，則可能是壓力變送器的原因或PID參數整定不當引起。有時適當調整變送器的阻尼時間,也可減少參數波動。

波動很明顯,顯示時有時無，顯示時高時低,應重點檢查測量回路的連接情況，接線端子的螺釘有沒有松動、氧化、腐蝕而造成接觸不良。懷疑壓力變送器有問題，可以在有流量或壓力的狀態下，把三閥組或取樣閥關閉,使變送器保持一個固定的差壓或壓力，觀察變送器的輸出電流是否穩定,如果電流仍不穩定則變送器有故障或有干擾。

測量管路及附件的故障率遠遠高于壓力變送器。在判斷故障時，應重點檢查導壓管路，壓力變送器測量室內是否有氣體(測量液體及蒸汽時)或液體(測量氣體時)；導壓管的伴熱溫度過高或過低，使被測介質出現汽化或冷凝，都是造成壓力變送器輸出電流波動的原因之一，可通過排污閥進行排放,或通過壓力變送器測量室的排空絲堵進行排放。導壓管內有雜質,污物出現似堵非堵狀態，也會造成壓力變送器輸出電流波動,解決辦法也是排污。

壓力變送器、差壓變送器輸出電流波動或不穩定故障的檢查及處理方法，如圖1所示。壓力變送器輸出電流波動，除以上原因外，不能忽視與變送器相配用儀表有問題引發的波動,如配電器,安全柵有故障，閥門定位器有故障，安裝環境振動大,有電磁干擾都可能使變送器的輸出電流波動。

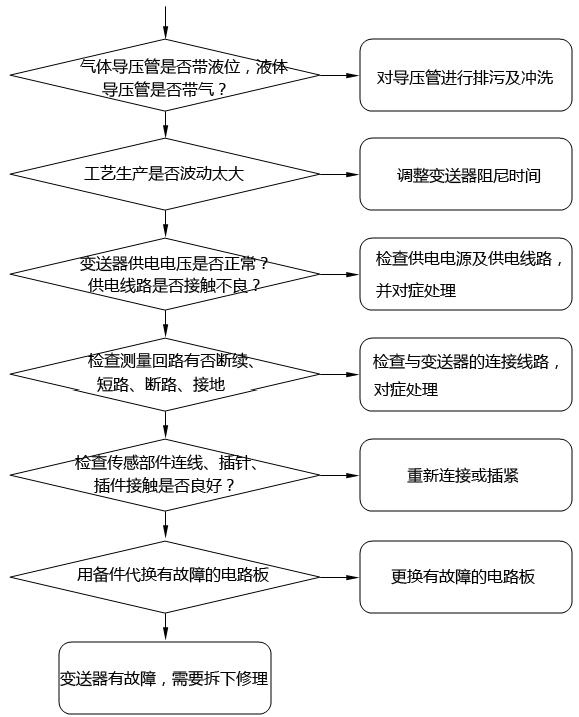

圖1   變送器輸出波動或不穩定故障的檢查及處理方法

壓力變送器輸出電流波動或不穩定維修實例
[實例1]一臺ST3000 變送器經常出現輸出信號大幅度波動。
[故障檢查]仔細觀察,發現該現象類似于SFC通信器調整變送器參數確認后,變送器重新初始化的狀態,看來是有電磁干擾。
[故障處理]在變送器信號輸出端接了一只4.7F/100V的電容器后，問題得到解決。
[維修小結]從現場觀察和現象上分析，是壓力變頻器產生的強電磁場及電機頻繁啟停的尖峰脈沖干擾。導致壓力變送器自動復位，從而出現變送器重新初始化的現象。

[實例2]一臺智能變送器在測量小信號時顯示正常，隨著測量信號的增大,變送器輸出開始波動。
[故障檢查]調校變送器正常,反復查找原因，才發現是回路電阻過大導致的。
[故障處理]采用內阻較小的安全柵后,變送器恢復正常。
[維修小結]本例是由于回路電阻過大,便ST3000變送器的供電電壓大幅下降，小于11V引發的故障,具體原因可委考“安全柵的故障檢查及處理”。解決方法除更換安全柵外，還可以把DCS板卡內供電改為外接24V電源供電，對于距離較長的應用現場，可將信號線更換為截面較大的導線來減小回路電阻。

[實例3]工藝反映脫鹽水總管差壓式流量計顯示波動。
[故障檢查]現場與控制室的流量積算儀一致，檢查導壓管沒有泄漏現象，變送器也正常。檢查確認除氧器液位，壓力顯示穩定，液位調節閥正常，工藝及控制系統都沒有波動現象。進一步檢查感覺流量計導壓管有溫度，原來是導壓管伴熱蒸汽的疏水閥旁路閥沒有關閉。
[故障處理]將疏水閥的旁路閥關閉后，脫鹽水總管差壓式流量計顯示逐漸趨于穩定，故障消除。
[維修小結]本例在檢查故障中，只注重檢查差壓變送器，調節閥，及工藝的問題，忽視了對儀表附件的檢查，根本沒有想到是導壓管的問題。伴熱蒸汽疏水閥的旁路閥沒有關閉，使伴熱蒸汽壓力低而溫度高，導壓管中的除鹽水在伴熱溫度較高的情況下，汽化產生氣泡，冒出的氣泡因浮力作用上升而破裂，從而對導壓管內壓力產生擾動，導致脫鹽水總管差壓式流量計顯示波動。除氧系統水流量的波動，大多是除氧器液位調節系統的PI參數設置不合理引起的，或者是除氧器壓力波動引起的居多。
