昌暉儀表在本文介紹小信號切除的概念和小信號切除的原因，這些知識對儀表工在流量測量時使用小信號切功能除提供了具體指導。

對于差壓式流量計由于流量的平方與差壓成正比，所以需要用開方運算。但開方器是一個放大倍數隨開方特性變化的放大器，它是非線性的；開方器的特點是輸入信號越大，其放大倍數越小，輸入信號越小，放大倍數越大。即輸入信號的微小變化，就會使輸出信號產生很明顯的變化，所以小信號切除電路是開方器特有的功能。

在差壓式流量計中，由于不是實際流量變化而發生的差壓變送器的輸出信號波動；或者是工藝管道中壓力的波動；至管道中根本沒有流量，被測流量的微小干擾；再就是儀表輸入級的零漂。盡管這些干擾信號并不大，但在開方器處于小信號的狀態下，開方運算的輸出信號卻包含有較大的誤差。如DKJ-03開方器，當輸入電流Ii=0.01mA時，其輸出電流I0=0.31mA，即開方器的輸入有0.1%的波動，輸出就有了3.13%的誤差，這就給接受開方輸出信號的儀表帶來不能允許的誤差，所以必須進行小信號切除。



對DDZ-Ⅱ型儀表，輸入信號為0-10mA，開方器的運算關系為，對兩邊求導，可得其放大倍數K為：



公式中Ij為開方器的輸入電流；I0為開方器的輸出電流。開方器的小信號切除特性為：當輸入電流li＜0.1mA時，輸出I0=0；當輸入電流Ii=0.1mA時，輸出由0躍變?yōu)?mA；當輸入電流li大于0.1mA時，輸出I0在1mA基礎上按開方運算關系變化。

對DDZ-Ⅱ型儀表，輸入信號為1-5V，開方器的運算關系式為(α為儀表運算系數) ，對兩邊求導，可得其放大倍數K為：



公式中K為放大倍數；Usc為開方器的輸出電壓；Usr為開方器的輸入電壓。開方器的小信號切除特性為：當輸入電壓<1.040V時，輸出Usc=1V；當輸入電壓Usr>1.040V時，輸出Usc按開方運算關系變化。

對于有開方運算功能的流量積算儀、顯示儀表、流量變送器等，都設計有小信號切除功能。并且對小信號切除值是用軟件來實現，所以操作更方便，精確度更高，是模擬開方器無法比擬的。

小信號切除要選多大數值？
小信號切除是指流量積算儀為了克服干擾、變送器、差壓變送器的零點漂移或保證流量計系統正常運行而設置的低于特定流量值時瞬時流量顯示為零，高于此值時儀表正常運行的功能。

在JJG1003-2005《流量積算儀計量檢定規程》規定了小信號切除設置的具體要求：

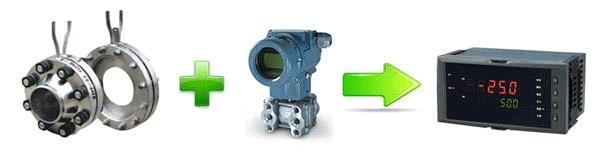

1、流量積算儀與標準節流裝置（指標準孔板、標準噴嘴，經典文丘里管、機翼測風裝置、雙文氏里管、V錐流量計、楔形流量計和插入式多喉徑流量計）配套使用時，小信號切除點應不大于設計工況下最大流量的8%。
2、流量積算儀與渦輪流量計、渦街流量計、電磁流量計、超聲波流量計等流量傳感器或差壓變送器配套使用時，小信號切除點應不大于設計工況下最大流量的5%。
