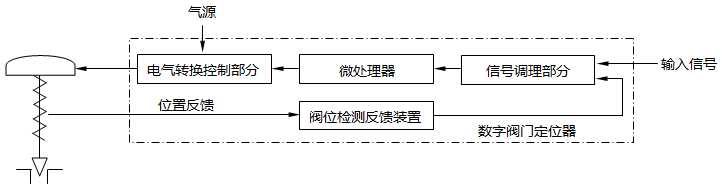

圖1 智能閥門定位器原理框圖
信號調理部分將輸入信號和閥位反饋信號進行轉換成微處理器所能接受的數字信號。微處理器將這兩路數字信號進行處理、比較，判斷閥門開度是否與輸入信號相對應，并輸出控制電信號給電-氣轉換控制部分，轉換為氣壓信號至氣動執行器，推動調節器動作。閥位檢測反饋裝置檢測執行器的閥桿位移并轉換為電信號反饋至信號調理電路。
智能閥門定位器通常都有液晶顯示器和手動操作按鈕，顯示器用于顯示閥門定位器的各種狀態信息，手動操作按鈕用于輸入組態數據和手動操作。
智能閥門定位器優點
智能閥門定位器以微處理器為核心，與許多模擬式閥門定位器相比，具有以下幾個優點：
①智能閥門定位器機械可動部件少，輸入信號、反饋信號的比較是數字比較，不易受環境影響，工作穩定性好，不存在機械誤差造成的死區影響，因此定位精度和可靠性高。
②智能閥門定位器一般都包含有常用的直線、對數和快開特性功能模塊，可以通過按鈕或上位機、手持式數據設定器直接設定，因此流量特性修改方便。
③零點調整與量程調整互不影響，因此調整過程簡單快捷。許多品種的智能式閥門定位器不但可以自動進行零點與量程的調整，而且能自動識別所配裝的執行器規格，如氣室容積、作用形式等，自動進行調整，從而使調節閥處于最佳工作狀態的。
④除一般的自診斷功能之外，智能閥門定位器能輸出與調節閥實際動作相對應的反饋信號，可用于遠距離監控調節閥的工作狀態接受數字信號的智能式。閥門定位器，具有雙向的通信能力，可以就地或遠距離地利用上位機或手持式操作器進行閥門定位器的組態、調試、診斷。
智能閥門定位器的控制信號為4-20mA，這個信號通常來自PLC系統、DCS系統、PID調節器或手操器。對于常規儀表而言，PID調節器一般接入被控對象的測量信號，被控對象、測量傳感器、調節閥和PID調節器形成閉環控制回路，智能閥門定位器輸出的閥位反饋信號一般不送入PID調節器；由手操器控制閥門定位器時，手操器可以同時接入自動控制信號和智能閥門定位器輸出的閥位反饋信號。
