壓力式溫度計屬于膨脹式溫度計的一種，它可用于測量并可直接顯示工業生產過程的介質自-100℃至600℃范圍的溫度。昌暉儀表通過三張圖介紹壓力式溫度計基本結構。

壓力式溫度計基本結構
如圖1所示，壓力式溫度計由充有感溫介質的溫包，傳壓元件(毛細管)及壓力敏感元件(彈簧管)構成的金屬組件(即充灌式感溫系統)組成。溫包內充填的感溫介質為氣體、液體及蒸發液體等。測溫時將溫包置于被測介質中，溫包內的工作介質因溫度升高體積膨脹而導致壓力增大。該壓力變化經毛細管傳給彈簧管并使其產生一定形變，然后借助齒輪或杠桿等傳動機構帶動指針轉動，指出相應的溫度。

圖1  壓力式溫度計基本結構
說明：1為彈簧管；2為指針；3為變換機構；4為工作介質；5為溫包；6為連接螺釘；7為毛細管；8為感溫部分；9為連接部分；10 為傳導部分；11為顯示部分

溫包是直接與被測介質相接觸感受溫度變化的元件，要求它具有一定強度、 較低的膨脹系數，較高的熱導率及一定的抗腐蝕性能。毛細管主要用以傳遞壓力變化。如果毛細管細而長，則傳遞壓力的滯后現象嚴重，致使溫度計的響應速度變慢。但是，在長度相同的條件下，毛細管越細，儀表的準確度越高。

指示帶電接點壓力式溫度計

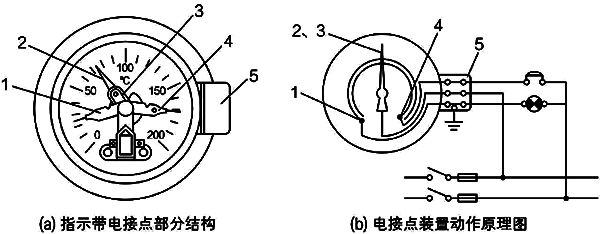

圖2a所示為指示帶電接點部分結構。其電接點裝置的動作原理如圖2b所示。

圖2 指示帶電接點壓力式溫度計基本結構

指示帶電接點壓力式溫度計的電接點裝置的上、下限接點(帶接點的指針1、4)可根據需要，通過專用工具調整到任意給定的溫度點上，動接點3由壓力式溫度計的指針2帶動。當被測量介質的溫度到達(或超過)最高(或最低)給定的溫度值時，動接點便和上限接點(或下限接點)相接觸，此時應發出信號或閉合(斷開)控制回路，起到兩位式的調節作用。圖2中5為接線端子。

圖3 電接點壓力式溫度計的表盤外形

表盤外形如圖3所示。電接點動作誤差即接點動作的實際溫度與動接點指針?biāo)傅氖局抵g的差值不應超過基本誤差絕對值的1.5倍。
