一個典型的化工過程包含各種保護層，如本質安全設計、基本過程控制系統(BPCS)、報警與人員干預、安全儀表功能(SIF)、物理保護(安全閥等)、釋放后保護設施、工廠應急響應和社區應急響應等。這些保護層降低了事故發生的頻率。在開展化工過程工藝危害分析時，保護層是否足夠，能否有效防止事故的發生是分析人員最為關注的一個問題。
RiskCloud軟件簡介
RiskCloud是一款做到基于網絡版HDM自定義分析方法技術并集智能HAZOP分析與LOPA定級和基于Markov算法的SIL驗算(SIL驗證、SIL計算)為一體的風險分析軟件。
世界著名安全風險管理專家Paul Mainprize先生(曾就職于世界著名的風險管理公司Dyadem)給予歌略RiskCloud高度評價：“以我從業的40余年經理來看歌略RiskCloud能使客戶可以基于任何瀏覽器，根據自身情況選擇其適合的風險分析模型并通過軟件的分析模板靈活設置功能配置出其專屬的風險分析模板。歌略RiskCloud實現的這項技術已經處于世界領先水平。”
RiskCloud能夠幫助用戶精準、快速的實施AQ/T 3054標準里的相關步驟。本文以標準附錄G為示例，進行LOPA分析。
工藝描述(P&ID圖)
AQ/T 3054標準中給出了如下例子：
◆來自上游工藝單元的正己烷進入正己烷緩沖罐T-401
◆儲罐總?cè)萘繛?5t，通常盛裝一半的容量
◆LT檢測罐內物料高度，通過PID控制調節閥LV-90，并且提醒操作人員液位報警(LAH-90)
◆儲罐位于防洪堤內，該防火堤能夠容納45t正己烷

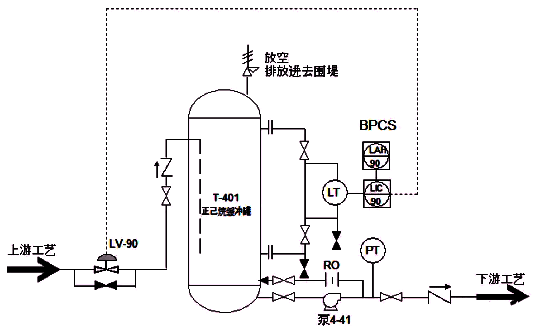

P&ID流程圖
場景識別與篩選
登陸RiskCloud分析平臺，采用前期進行的HAZOP分析作為場景信息來源，本例選擇分析的場景為正己烷緩沖罐溢流，防火堤發生失效，導致大面積火災，造成人員的傷亡，后果等級為5。填寫如下，RiskCloud可以實現雙擊選擇，而且加注了詳細的描述。
IE確認
本例選定IE為BPCS液位控制回路失效，根據標準中的表E1，其失效頻率為1×10e-1/a，填寫內容如下圖紅色框內所示。
獨立保護層
一旦發生罐體溢流，合適的防火堤可以包容這些溢流物。如果防火堤失效，將發生大面積擴散，從而發生潛在的火災、損害和死亡。對于本例，防火堤的PFD取1×10e-2/a。在軟件里直接全部導入所有IPL，不需要手動敲進去。
LOPA定級
點火概率為1，人員暴露概率為0.5，人員傷亡概率為0.5，則后果發生頻率為，標準中給的公式如下：
(初始事件發生頻率)×(防火堤PFD)×(點火概率)×(人員暴露概率)×(人員傷亡率)
=(1×10e-1/a)×(1×10e-2)×1×0.5×0.5
=2.5×10e-4/a
=2×10e-4/a(取整)
這些在軟件不需要一步步操作，可以一次性導入所有初始風險削減類型。
風險決策
分析決定安裝一個獨立的SIF，用于檢測和阻止溢流。本SIF采用獨立的液位傳感器，邏輯控制器和獨立的截?cái)嚅y，如下圖標注色部分。當檢測到高液位時，該SIF聯鎖關流量控制閥LV-90和遠程截?cái)嚅y。軟件自動計算將SIL定級為SIL2。
另外一點要說的是，AQ/T 3054標準中將SIL等級定級為SIL1即可，如下矩陣所示落在了“中”位置，而軟件計算所得SIL2等級是將頻率降到了“低”位置，這兩種情況都是可以接受的。當然可以根據企業的實力和財力，通過調整“可接受風險”數值來定級SIL等級。
