雖然你有看規程，也有看師傅帶你檢表，很多的為什么你想過沒有？比如：根據被檢表選擇標準器的根據是啥？為什么不能拿一塊60MPa的壓力校驗儀檢定所有0-60MPa的壓力表？為什么氣壓泵里會進油？使用過程中為什么液壓源的油會越用越少？為什么液壓泵管路會堵？為什么漏壓？穩壓后降壓速度有沒有要求？這些問題雖然你工作中經常遇到，但是你真的想過為什么嗎？如何解決以上問題。
以下內容都是筆者根據10年壓力表校準經驗總結，如有不對之處歡迎在頁面評論區批評指正。
書歸正題，話說有一個客戶，食品企業，想要自己開展壓力表校準，不知從何入手，不知從何開始，那現在就以此為例就從頭講。
作為一個企業想要進行壓力表校準建標，自己開展企業內部壓力表自校工作，那么需要收集整理以下信息：
①你上有什么信息？
②企業多少塊壓力表？
③都是什么量程的壓力表？
④都是什么精度等級的壓力表？
通常這些信息企業內部儀表臺賬上都有，如果沒有儀表臺賬，你用一下午的時間去現場實地勘驗統計，也能數清楚。
比方說你已經統計清楚了，相關信息是這樣的：量程-0.1~0MPa、精度2.5級、數量5塊；量程0~0.1MPa、精度2.5級、數量6塊；量程0~0.16MPa、精度2.5級、數量6塊；量程0~0.25MPa、精度2.5級、數量2塊；量程0~0.4MPa、精度2.5級、數量14塊；量程0~0.6MPa、精度2.5級、數量11塊；量程0~1MPa、精度2.5級、數量38塊；量程0~1.6MPa、精度2.5級、數量13塊；量程0~2.5MPa、精度2.5級、數量35塊；量程0~4MPa、精度2.5級、數量6塊；量程0~6MPa、精度2.5級、數量15塊；量程0~10MPa、精度2.5級、數量15塊；量程0~16MPa、精度2.5級、數量15塊；量程0~25MPa、精度2.5級、數量8塊；量程0~40MPa、精度2.5級、數量2塊；量程0~60MPa、精度2.5級、數量2塊。那么總共有多少塊壓力表呢？總計193塊壓力表。
為什么企業要開展壓力表校準工作？
企業自己校準壓力表究其原因還是為了節約成本。公司的錢來的也不容易不能浪費一分一厘，錢要花到刀刃兒上。
按照《JJG52-2013彈性元件式一般壓力表、壓力真空表和真空表》標準內容“7.5 檢定周期 壓力表的檢定周期可根據使用環境及使用頻繁程度確定，一般不超過6個月”。假如按照六個月檢定一次計算，送檢費用為每塊50元(地域不同價格從30~120元不等，取個中等偏下值舉例)，該企業一年的檢定費用就是193×50×2=19300元
壓力表校準建標預算需要多少？
筆者的理解是用3年-5年的檢定費用做預算是比較合理的。舉例的這個企業每年有193塊壓力表需要校準，年校準費用19300元，3年校準費57900元，5年校準費用96500元。假如購買壓力校驗設備能用10年，簡單計算一下，節省的成本就很可觀了。
如果用3年的檢定費用57900元來購買壓力校驗設備，怎樣分配資金？要購買哪些東西呢？
依據《JJG52-2013彈性元件式一般壓力表、壓力真空表和真空表》7.1條款內容中關于檢定條件的規定，企業需要選配標準器和其他儀器和輔助設備。標準內容對標準器及設備型號和廠家沒有描述，筆者結合標準要求，一一深入介紹這些設備情況，并提供相關壓力校準設備的購買建議。
壓力表校準的標準器選擇
依據《JJG52-2013 彈性元件式一般壓力表、壓力真空表和真空表》7.1.1條款內容“標準器最大允許誤差絕對值應不大于被檢壓力表最大允許誤差絕對值的1/4”，那么可供選擇的標準器有七類：
①彈性元件式精密壓力表和真空表；
②活塞式壓力計；
③雙活塞式壓力真空計；
④標準液體壓力計；
⑤補償式微壓計；
⑥0.05級及以上數字壓力計(年穩定性合格的)；
⑦其他符合要求的標準器。
壓力表校準如何選擇壓力校準設備？
從標準內容看，可以選擇的標準器那么多，怎么辦？不同的選擇直接關系到你的投資，你需要耐心看完下面的文字。
1、校準壓力表選擇彈性元件式精密壓力表和真空表做標準表
我們看看選擇0.4級精密壓力表做標準表，需要多少塊才能完全覆蓋？10塊！沒錯10塊！！0.4級精密壓力表就能覆蓋整個量程并且符合，規程要求。
為什么需要10塊0.4級精密壓力表？
咱們看看根據規程的這句話：“標準器最大允許誤差絕對值應不大于被檢壓力表最大允許誤差絕對值的1/4”。
①0-60MPa精度2.5級的普通壓力表，允許誤差如何計算？量程×等級/100=允許誤差，那么0-60MPa精度2.5級的普通壓力表允許誤差為60×2.5/100=1.5MPa，被檢壓力表最大允許誤差絕對值的1/4是1.5/4=0.375MPa。
②0-40MPa精度2.5級的普通壓力表的允許誤差為40×2.5/100=1MPa，被檢壓力表最大允許誤差絕對值的1/4是0.25MPa。
③0-25MPa精度2.5級的普通壓力表的允許誤差為25×2.5/100=0.625MPa，被檢壓力表最大允許誤差絕對值的1/4是0.625/4=0.15625MPa
我們選擇檢定這塊表的精密壓力表作為標準器，標準器最大允許誤差絕對值應不大于被檢壓力表最大允許誤差絕對值的1/4就是小于等于0.375，0-60MPa精度0.4級精密壓力表的允許誤差為60×0.4/100=0.24，0.24＜0.375，那么0-60MPa精度0.4級精密壓力表可以檢定0-60MPa精度2.5級的普通壓力表；0.24＜0.25，0-60MPa精度0.4級精密壓力表可以檢定0-40MPa精度2.5級的普通壓力表；0.24＞0.15625，則0-60MPa精度0.4級精密壓力表不可以檢定0-25MPa精度2.5級的普通壓力表。
看到這里大家別嫌啰嗦，明白其中的道理你就能看懂下面的表格了，或者自己可以做一個表格。一一對應起來，這樣就能知道怎么選擇你的精密壓力表了。

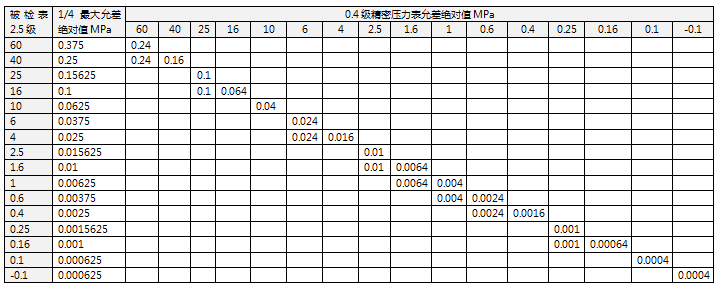

以下為0.4級精密壓力表允差絕對值計算完整表格
咱們再看成本怎么計算，0.4級國產精密壓力表市場價格是1000左右，廠家不同價格略有差別。進口的筆者沒買過，不知道。用精密壓力表做標準器，選擇10塊，成本為1000×10=10000元。
以上方案只是作為例子教大家怎么計算，您可以選精度0.25級的精密壓力表，您的被檢表也許是精度1.6級的，這個都沒關系，套進計算方法上沒有什么區別。
咱們看看貴的壓力表和便宜的壓力表一定是有區別的，斟酌選擇，一分錢一分貨啊
2、校準壓力表選擇活塞式壓力計做標準表
檢定舉例的這193塊普通壓力表，要用活塞式壓力計的方案就是用4臺活塞，量程分別是-0.1~0.25MPa，0.04～0.6，0.1~6MPa，1～60MPa，這四臺不僅僅能檢定這個量程的普通壓力表，還能檢定精密壓力表。
用活塞式壓力計檢定普通壓力表確實有點兒大材小用了，筆者對活塞式壓力計價格方面不是了解，不敢亂評價。
3、校準壓力表選用雙活塞壓力真空計做標準表
4、校準壓力表選用液體壓力計做標準表
實際應用中很少使用液體壓力計作為標準表來校準壓力表，在此不做介紹。
5、校準壓力表選用補償式微壓計做標準表

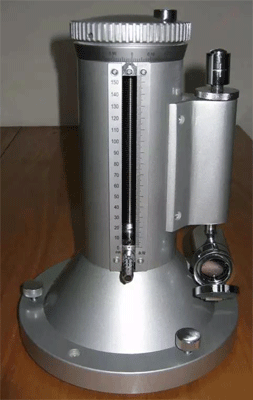

補償式微壓計是目前檢定微差壓表的常用解決方案。如圖：

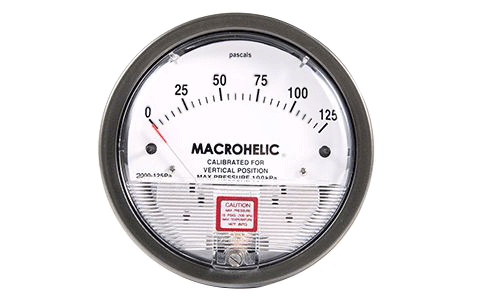

目前這種微差壓表大多數還是依據JJG52-2013來檢定的，但是如果檢定0-60Pa精度4級的指針式微差壓表，允許誤差為2.4Pa；選擇標準器的允許誤差應該是允許誤差為0.6Pa的標準器。補償式微壓計可以在實驗室環境下檢定，很難找到現場的解決方案，但是很多指針式微差壓表又是裝在墻上的很難拆卸。
檢定指針式微差壓表是現在也有兩個地方規程可以參考《JJG(粵)020-2013指針式微差壓表》或《JJG(津)03-2018微差壓表檢定規程》。
6、校準壓力表選用0.05級及以上數字壓力計(要求年穩定性合格的)
什么需要數字壓力計精度0.05級及以上？在JJG52-1999的時候沒有這個要求，在JJG52-2013就有這一要求了，也就是說你想用數字壓力計做標準器，必須是0.05級或者更高級別的，如果你在2013年以前你還是可以用0.1級，0.2級的數字壓力做標準器的，JJG52-2013實施以后，只能用0.05級或者更高級別的數字壓力校驗儀來檢定壓力表了。
為和要求數字壓力計年穩定性合格？
在JJG52-1999的時候沒有這個限制，在JJG 52-2013就有這一限制了，因為目前市場上的數字壓力計或者叫數字壓力校驗儀的，質量參差不齊，價格也千差萬別，很便宜賣給你了，它有些年穩定性不合格。今年你買了，有證書是合格的，第二年送檢的時候就不合格了，這就有問題了，問題是什么時候開始不合格的呢？也許是在使用半年的時候已經不合格了，在使用八個月的時候就超差了，那么你還在用，這就對量值傳遞有影響了。所以要求數字壓力計年穩定性合格是購買數字壓力計時需要注意的。

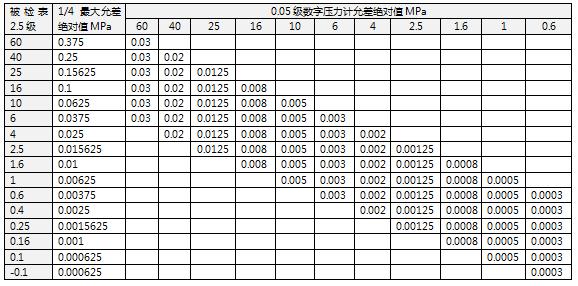

那么如果檢定如上的193塊普通壓力表用多少塊0.05級的數字壓力計呢？0-60MPa精度2.5級的普通壓力表允許誤差如何計算？量程×等級/100=允許誤差，則允許誤差為60×2.5/100=1.5MPa，被檢壓力表最大允許誤差絕對值的1/4是1.5/4=0.375MPa。我們選擇檢定這塊表的數字壓力計作為標準器，標準器最大允許誤差絕對值應不大于被檢壓力表最大允許誤差絕對值的1/4，就是小于等于0.375，0-60MPa精度0.05級精密壓力表的允許誤差為60×0.0.05/100=0.03，60MPa的數字壓力計作為標準器，如下圖所示。
從上圖可知，0.05級的數字壓力計可以檢定0~60MPa精度2.5級的普通壓力表、0-40MPa精度2.5級的普通壓力表、0-25MPa精度2.5級的普通壓力表、0-16MPa精度2.5級的普通壓力表、0-10MPa精度2.5級的普通壓力表和0-6MPa精度2.5級的普通壓力表。
同樣的計算方法，可知，檢定如上的193塊普通壓力表需要選擇三塊0.05級數字壓力計(量程分別為0-60MPa、0-4MPa和0-0.6MPa)就可以完全滿足檢定要求了。選擇這三塊數字壓力計市場價格應該是在3W左右，根據質量品牌不同，價格也有些區別。
7、校準壓力表選擇其他符合要求的標準器
除了以上六種標準器以外的的標準器，比方說現在市場上的帶壓力顯示的全自動壓力控制器，裝在一個機器上，叫全自動壓力控制器，原理為數字壓力計+自動壓力源，名稱叫全自動壓力控制器，但是在規程規定里沒有這一項，那么他屬于其他符合要求的標準器的范疇。
校準壓力表所需的其他儀器和輔助設備如何選擇？
檢定這些壓力表選擇就有如上的標準器就夠了嗎？當然不夠。依據《JJG 52-2013彈性元件式一般壓力表、壓力真空表和真空表》7.1.2條款規定：其他儀器和輔助設備還包括：①壓力(真空)校驗器；②壓力(真空)泵；③油-氣、油-水隔離器；④電接點信號發訊設備；⑤額定電壓為DC500V，準確度等級10級的絕緣電阻表；⑥頻率為50Hz，輸出電壓不低于1.5kV的耐電壓測試儀。
這些設備中①②③是用來檢定壓力表的輔助設備，④⑤⑥是檢定電接點壓力表的時候對電信號絕緣性能測試的時候用的，如果沒有電接點壓力表可以不考慮這些。
校準壓力表怎樣選擇壓力泵或者壓力校驗器？
談論這個問題之前要先把先看看需要啥工作介質？依據《JJG 52-2013 彈性元件式一般壓力表、壓力真空表和真空表》7.1.4條款規定：
7.1.4檢定用工作介質
a)測量上限不大于0.25MPa的壓力表，工作介質為潔凈的空氣或者無毒、無害和化學性能穩定的氣體；
b)測量上限大于0.25MPa到400MPa的壓力表，工作介質為無腐蝕性的液體或根據標準器所要求使用的工作介質；
c)測量上限大于400MPa的壓力表，工作介質為藥用甘油和乙二醇混合液或根據標準器所要求使用的工作介質；
常規工作中我們就用a和b(氣壓和液壓)就夠了。
根據目前市場上的壓力源來說壓力泵和壓力校驗器已經很難區分了，我們統一稱為壓力源。根據介質不同我們需要一個氣壓源。一個液壓源。
先說說氣壓源，目前市場上的手動氣壓源有便攜式，也有臺板式，如果咱們就在實驗室檢定壓力表，就選擇臺板式，如果有部分需要現場檢定的，那么久選擇便攜式，這樣便于攜帶。
常規的氣壓源基本都是真空氣壓符合泵，也就是可以造壓范圍是(-0.1~2.5)MPa，有些特殊場合，特殊被檢表需要2.5MPa以上的氣壓源，后面我們會提到。
以上的193塊被檢壓力表，-0.1~2.5MPa范圍內的壓力表可以用氣壓源+標準表來檢定。2.5-60MPa范圍的壓力表用造壓范圍為0-60MPa油壓源來檢定。
校準壓力表用壓力源是否要送檢？
很多人說了我買了個壓力源也要送檢，其實作為檢定壓力表的輔助設備，壓力源是不需要送檢的，只有負責量值傳遞的標準器才送檢。
校準壓力表用壓力源有什么技術要求？
前面談及校準壓力表用壓力源不用送檢，壓力源是不是就沒有技術要求了？不是的，筆者告訴你真的有一個機械標準是寫壓力校驗器的，《JB/T599-2005壓力表校驗儀》，規定了在不同造壓范圍的壓力源，穩壓后，降壓速度的要求。

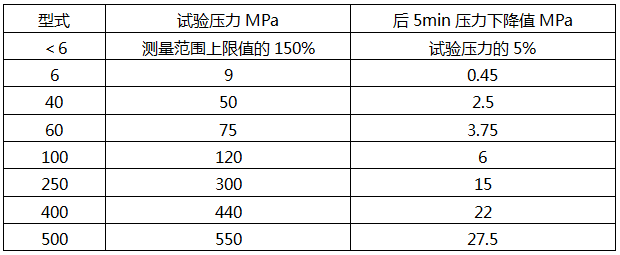

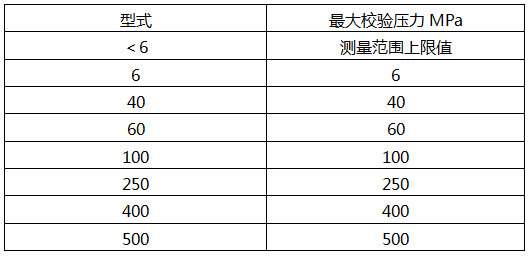

3.1型式根據最大校驗壓力的不同，校準期分成下列幾種類型
4.2耐壓強度
校驗器應能在表3規定的壓力下，承受10min的強度和密封試驗。從6min開始計算，在后5min內壓力的下降值應不大于表3規定
您可以根據這個測試方法，看看您的壓力源是不是不能用了？市場上-0.1~6MPa氣壓源約15000元，0~60MPa油壓源約18000元。
校準壓力表建標需要多少錢？
校準壓力表選擇精密壓力表做標準器的方案就是10000+15000+18000=43000元；數字壓力計做標準器的方案就是30000+15000+18000=63000元。注意：這種配置還不能校準電接點壓力表。
為什么氣壓泵里會進油？
以上的193塊被檢表，-0.1~6MPa范圍內的壓力表可以用氣壓源+標準表來檢定。是不是-0.1~6MPa范圍內的壓力表現場使用是不是都是氣壓介質的呢？真不一定，比方說咱們有一塊壓力表是1.6MPa的油壓表，我要是裝到氣壓源上檢定，壓力表的彈簧管有殘余的油，在你打壓和泄壓過程中，油會流到氣壓源里，從而污染氣壓源，我相信很多朋友都遇到過，但是這個怎么辦？
看來你還是沒有仔細看規程。筆者教您一個方案，您看規程內容：
7.1.2其他儀器和輔助設備
c)油-氣、油-水隔離器；
氣體過濾器就是來解決氣壓泵進油問題的。您把油氣隔離器裝到氣壓源上，在把被檢表裝到隔離器上，這樣被檢表里的油就不會流進氣壓源了。
油水隔離器有什么作用？
以上的193塊被檢表中是不是2.5~60MPa范圍內的壓力表現場使用是不是都是油壓介質的呢？也不一定，比方說咱們有一塊壓力表是25MPa的禁油表，我要是不能裝到油壓源上檢定的，氣壓源又打不到25MPa怎么辦？
7.1.2其他儀器和輔助設備
c)油-氣、油-水隔離器；
其實這個油-水隔離器就是來解決這個問題的。您把油水隔離器裝到油壓源上，油水隔離器中間有一層隔膜，油水隔離器上半部分注水，再裝上25MPa的禁油被檢表，接觸被檢表的是水，就解決這個問題了。
一些專用接頭的準備

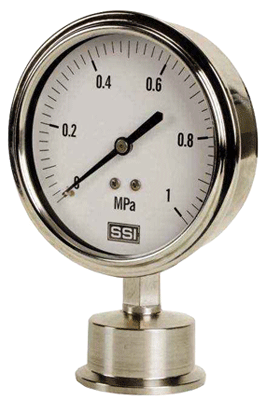

如果您檢定的壓力表是這樣的衛生型隔膜壓力表(如圖所示)，您就需要這種接頭了。

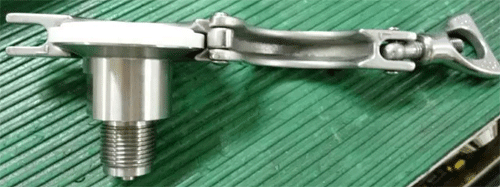

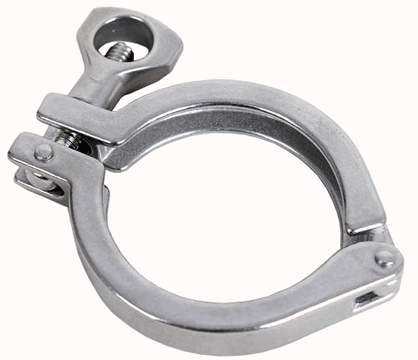

50卡盤轉接頭，卡在卡盤上，另一頭是M20×1.5的外螺紋，可以直接接到壓力源上進行檢定。
