鎧裝熱電偶和裝配式熱電偶的比較
1、關于400℃
工業過程中用來檢測溫度的溫度傳感器，多數采用熱電偶和熱電阻。通常溫度低于400℃時，選用熱電阻；溫度高與400℃時，選用熱電偶。這是什么原因？鉑電阻測溫精度遠遠高于熱電偶，在低溫區溫度測量時鉑電阻是首選。在鉑電阻生產過程中，產品的最高使用溫度是由Pt100元件性能決定的，400℃最為鉑電阻和熱電偶選用的臨界點，是從兼顧溫度和長期使用壽命方面考慮的，這方面的知識建議閱讀《選對鉑電阻元件，提高鉑電阻質量和使用壽命》
2、熱電偶原理
熱電偶是利用兩種成分不同的導體連接在一起，由于熱端和冷端存在溫度差，在回路中產生熱電勢，這種效應即為熱電效應，熱電偶就是利用這個原理來測量溫度的。
3、鎧裝熱電偶的結構
熱電偶的結構型式分為普通裝配式和鎧裝式，當前大量使用的是鎧裝熱電偶。鎧裝熱電偶是將熱電偶絲、絕緣材料(一般為高純氧化鎂粉)和金屬管三者組合并拉伸而成的壓著式結構；而裝配式熱電偶是熱偶絲串在瓷珠中，裝在空心金屬管中。
4、鎧裝熱電偶與裝配式熱電偶比較
與裝配式熱電偶相比，鎧裝熱電偶有如下特點，故而得到廣泛的使用，現在，在許多場合取代了裝配式熱電偶。
鎧裝熱電偶的主要特點是:
①外徑可以做的很小(最小為φ0.25mm)，因此熱響應時間小，反應速度快。
②具有良好的機械性能,可耐較強烈的振動和沖擊。
③具有較大撓曲性能，彎曲半徑為直徑的2-5倍，適用于結構復雜的裝置和場合。
④熱電偶絲被絕緣材料及金屬鎧套的覆蓋不易受介質的侵蝕，因而具有較長的使用壽命。
⑤可以作為感溫元件裝入普通熱電偶保護管或溫度計套管中使用。
同樣，鎧裝熱電阻也有上述特點，許多地方取代了普通裝配式熱電阻。
鎧裝熱電偶材料的應用參數
1、鎧裝熱電偶，其外徑的粗細與其可使用溫度有關，見表1。
表1 鎧裝熱電偶材料的直徑與使用溫度
用戶在選用鎧裝熱電偶直徑時，其應用場合的溫度亦是考慮因素之一。
2、鎧裝熱電偶測量端(熱端)結構型式：

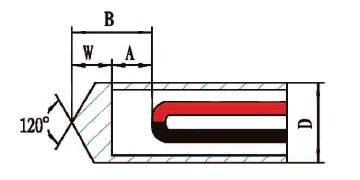

①接殼式：測量端與鎧套外套接觸(見圖1)，熱響應時間小，但易引入干擾。

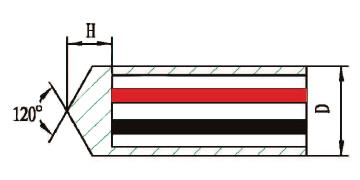

②絕緣式：測量端與鎧套外套絕緣(見圖2)，熱響應時間大，但不易引入干擾。
3、鎧裝熱電偶材料直徑與電阻值
這是一個昌暉儀表檢驗鎧裝熱電偶的指標，見表2。
表2 鎧裝熱電偶材料直徑與電阻值
