三閥組與差變送器配套使用，兩邊的切斷閥的作用是將正、負壓測量室與引壓點導通或斷開；中間的平衡閥是將正負壓測量室導通或斷開。三閥組主要作用：在投用和停用差壓變送器的時候，需要用到平衡閥。否則，差壓變送器的量程一般很小，如果差壓變送器的過載能力不強，很容易損壞。舉個簡單的例子：如果正常差壓是50kPa，管道內的壓力是1MPa。如果沒有平衡閥，無論先投正壓室，還是先投負壓室，其膜片承受的差壓都是1MPa，這會立馬導致兩邊差壓遠遠超過設定值，并因此導致膜片的損壞。

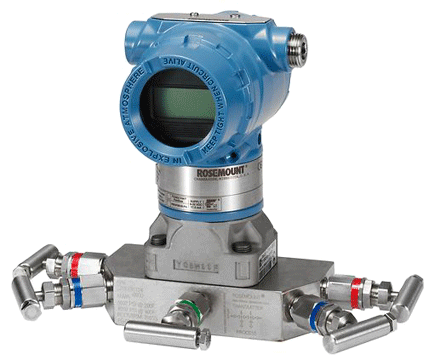

羅斯蒙特差壓變送器三閥組安裝圖
羅斯蒙特3051S共平面壓力變送器 北京遠東羅斯蒙特3051DP差壓變送器
羅斯蒙特3051C型差壓變送器 羅斯蒙特3051S直連式壓力變送器
安裝三閥組到羅斯蒙特差壓變送器的方法
1、把常規式閥組與羅斯蒙特差壓變送器法蘭對正。使用四個閥組螺栓進行定位。
2、手?jǐn)Q緊螺栓，然后按交叉模式逐漸把螺栓擰緊到最終扭矩值。完整的螺栓安裝說明和扭矩值請參閱壓力變送器說明書的“法蘭螺栓”。在完全擰緊時，螺栓應穿入傳感器模塊外殼的頂部。
3、按照差壓變送器的最高壓力范圍對組件進行泄漏檢查。
一體化閥組安裝到羅斯蒙特壓力變送器變送器的方法
1、一體化閥組僅與3051T在線安裝式變送器結合使用。
2、一體化閥組組裝到3051T在線安裝式變送器時，應涂螺紋密封劑。
閥組分為二閥組，三閥組，五閥組，都可以使用在羅斯蒙特變送器上面，以上的方法就是如何安裝三閥組的知識，希望對大家有用。
