火災報警控制器
火災報警控制器從主要功能上講，可以實現邏輯判斷，可以實現報警功能。簡單說就是給到報警控制器信號，報警控制器會根據預先設定好的邏輯公式進行判斷，當符合邏輯設定的時候就會報警，但是單純火災報警控制器不具備控制設備動作的功能，如果希望控制設備動作時，則需要在火災報警控制器上再連不同的控制器。比如氣體滅火系統中，按照規定氣體滅火系統應由專用的氣體滅火控制器。此時，氣體滅火控制器是可以直接接收探測器信號，然后進行邏輯判斷之后直接發出聯動觸發信號的。但是如果滅火控制器不直接與火災探測器相連時，也可以利用火災報警控制器或者聯動控制器與探測器直接相連，然后由火災報警控制器和聯動控制器再將信號傳給氣體滅火控制器，實現最氣體滅火系統的控制。
消防聯動控制器
聯動控制器在功能上就要比火災報警控制器更加強大，不僅可以報警，同時可以控制相關設備進行聯動，這是單純火災報警控制器所不具備的，那有同學就會說，那直接選擇聯動控制器不就好了，但是要考慮到成本啊，如果本身這個系統中大多數都是只需要報警而很少需要聯動的設備，那單純?cè)O(shè)置聯動控制器來控制報警點就很浪費了，所以一般實際中都是火災報警控制器和聯動控制器往往配合使用。
聯動型火災報警控制器
這種就屬于我們以上所說的這種情況，一個建筑中既有報警點，又具備聯動點，這時候就不需要設置一臺火災報警控制器，同時再設置一臺聯動控制器了。現在大多都是集成為一個系統就叫做火災報警控制器(聯動型)。這種系統既可以連接報警點又可以連接聯動點。
火災自動報警系統方案
那么了解了三種控制器，各個系統在設置報警點與聯動點時，應如何進行設置呢？按照《火災自動報警系統設計規范》，可以有一下幾種方案：
1、火災自動報警系統設計方案一
單純只有火災自動報警系統控制報警點，或者只有消防聯動控制器控制聯動點。此時，滿足火災報警控制器不超過3200點，同時每條總線回路報警點數不超過200點，留有10%余量；

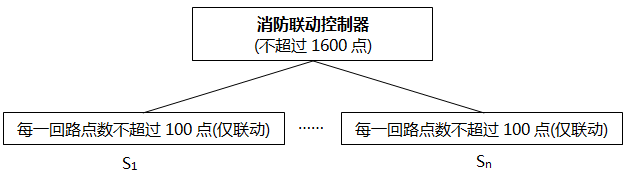

消防聯動控制器控制設備數和地址均不超過1600點，同時每條總線回路聯動點數不超過100點，留有10%余量即可。
2、火災自動報警系統設計方案二
第二種就相對復雜一些，屬于一套系統中既有報警點又具備聯動點，那么此時就有幾種不同的設計方式，但只要仔細歸類，其實基本原則都是以上3200/200/10%、1600/100/10%的原則。

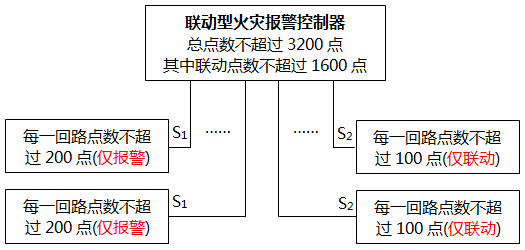

①每條總線回路上比較單一，報警的全是報警，聯動的全是聯動，但是仍然在總量和每條總線余量上符合要求。

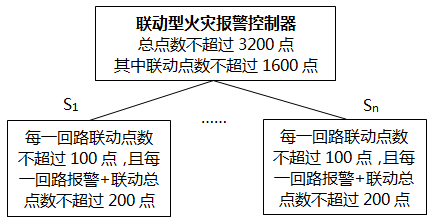

②每條總線回路上均有報警和聯動兩種使用功能，此時滿足每條回路總點數不超過200，同時聯動點數不超過100，余量仍然按照10%設置。

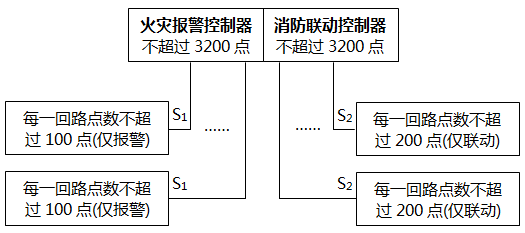

③這種屬于同時設置一臺火災報警控制器又設置一臺消防聯動控制器。
