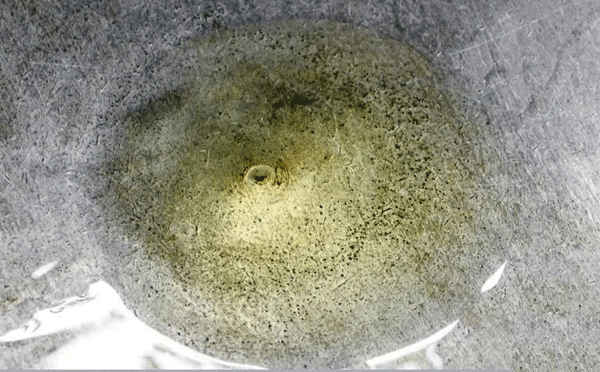

今天我們來分享一個相關案例：某石化單位測量工業白油(介電常數＜2)，低液位時如下圖所示，液位只有50mm左右；用戶之前使用了常規26G雷達液位計，當罐底只有少量白油時，雷達波直接穿透到罐底，無法分辨真實液位；另外導波雷達液位計在此現場也無法正常使用(因?yàn)閷?dǎo)波雷達液位計的安裝要預留底部距離，所以在液位比較低時，無法正常測量)。

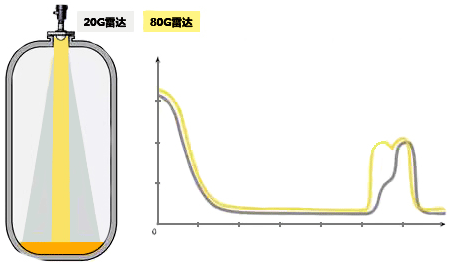

后來客戶選用了昌暉儀表制造有限公司公司自主研發的76-81GHz調頻連續波雷達物位計(型號YR-RD78系列)， YR-RD78系列80G雷達物位計具有5GHz超大調頻掃描頻率寬度，與普通26G雷達物位計比較，回波曲線如下圖所示，可以看出黃色曲線代表的調頻連續波雷達物位計，能準確讀出料位高度和罐底高度，清晰的分辨出50mm的油位高度，而灰色曲線代表的26G雷達液位計無法分辨正確液位，雷達波直接穿透界面，到達罐底。
YR-RD78系列80G雷達物位計的調頻帶寬B=5.1GHz，最小距離分辨率 Sres=C/(2×B)=2.94cm。由于調頻帶寬較寬，故YR-RD78系列具有較高的分辨率，即使底部盲區很小，儀表也能分辨出正確液位。
YR-RD78系列80G雷達物位計帶來的很大優點是，可以以很高的可靠性來測量絕大部分介質，無論是反射性很好的介質，如煤炭、石料還是如塑料顆粒、油等反射性較差的物質，該調頻連續波雷達物位計幾乎都能適用。
