CV值是控制元件的固有屬性，閥門流量系數也是閥門的固有屬性，就如同一個人的身高體重一樣，不因為外部環境而變化；流量系數是衡量閥門流通能力的指標,流量系數值越大,說明閥門的流通能力大,流體流過閥門時的壓力損失越小。

調節閥的選型，先根據工藝介質確定需要的CV值，再根據CV選擇或設計合適的閥門，往往所選閥門的CV會比實際工藝的CV值大，考慮計算和設計的偏差，會留比較大的裕量，一般會取1.5至2倍，但裕量不能太大，如果太大會影響調節精度，太小也不行，小開度運行會沖刷密封面影響性能，一家優秀的做調節閥的企業，積累了很多介質工藝運行的選型經驗，產品使用的壽命也更長；所以說，一個優秀的產品，不僅在做工上，還在選型上；

根據筆者多年的經驗總結，獲取閥門的流量系數CV值有五種方法：
1、查廠家選材樣本
2、查閥門設計手冊
3、根據閥門參數計算
4、用仿真軟件模擬
5、測試實驗

1、查廠家選材樣本

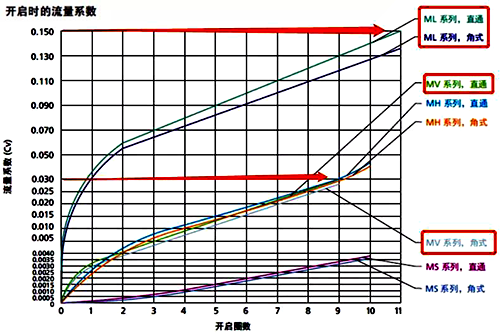

CV值最準確的獲取方法是實驗，只有實驗才是最真實的，而做實驗的條件只有生產廠家能滿足，但國內大部分的民營閥門生產企業都沒有這個實驗條件，缺設備，也沒有這么嚴謹?shù)膽B(tài)度去做這件事情，只有一些優秀的企業才會做的比較嚴謹；很多廠家冊子上會給出流量系數，例如“深圳飛托克”閥門畫冊的MV和ML系列計量閥(可通過其官網下載)，對于該閥門樣式，給出了流道內通徑和對應的CV值，MV系列計量閥內通徑為1.42mm，最大CV值0.03，ML系列計量閥內通徑為3.25mm，最大CV值0.15。




圖片源自FITOK畫冊

2、查閥門設計手冊
常用的閥門設計手冊有《閥門設計入門與精通-陸培文》，《實用閥門設計手冊，第三版-陸培文》，《閥門設計手冊-楊源泉》；
楊源泉主編的《閥門設計手冊》是中國機械工程學會流體工程學會組織編寫的我國第一部權威性的《閥門設計手冊》，出版于1995年。


從這個手冊上，我們可以看到一些閥門行業的知名人物，如蘭州理工大的杜兆年，行業資深專家李名章，超達閥門的邱曉來；該本手冊上可以查到一些閥門的流阻系數；

流量系數可以通過《實用閥門設計手冊，第三版》-陸培文查詢，該手冊是目前閥門行業的主流工具手冊，編寫人員也都是一些閥門界的大牛級人物


可通過“1.6 閥門中的流通能力和壓力損失”章節中查到一些閥門的CV流量系數參考值。

下篇待續！
