經常有設備專家檢查時提出法蘭螺栓安裝不符合規范，要求限期整改。那么法蘭螺栓的螺紋究竟應該露幾個扣才符合規范呢？昌暉儀表結合多年現場經驗和檢查經驗，幫助大家學會如何規范性操作。

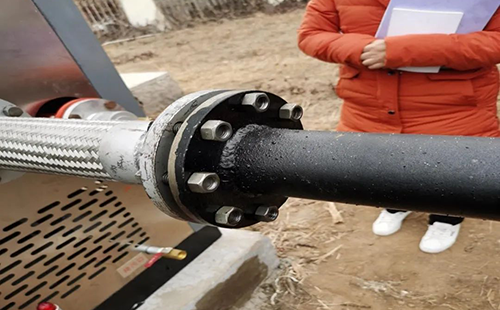

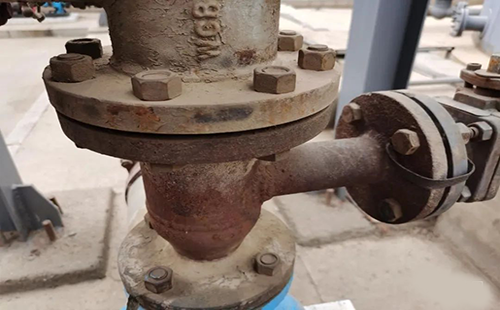

先看看下面幾種法蘭螺栓安裝圖，你能發現其中的問題嗎？









經常有些設備專家檢查時提出法蘭螺栓應露出應露2-3扣，但是未給出規范根據。今天又有一個專家談及此事，順便把有關規范依據總結一下，僅供大家參考，歡迎大家完善補充。

美國機械工程師學會ASME B16.5-2017《管法蘭與法蘭管件》非強制性附錄C中對螺栓長度要求給出的解釋：當法蘭連接的相關尺寸出現最壞情況公差時，也能確保厚六角螺母的全部螺紋都能嚙合。若可滿足全部螺紋嚙合，使用較短的螺栓也是可以的。

相關規范要求如下：
1、SY/T 0460-2018
SY/T 0460-2018《天然氣凈化裝置設備與管道安裝工程施工技術規范》中要求螺栓緊固后外露螺紋為0-3個螺距。
第7.2.4條法蘭連接應使用同一規格螺拴，單頭螺栓安裝方向應一致；螺拴緊固后應螺母與法蘭緊貼，不得有楔縫，需要加墊圈時，每個螺母不應超過一個，緊固后的螺栓露出螺母0-3個螺距。

2、GB50540-2009(2012版)
GB50540-2009(2012版)《石油天然氣站內工藝管道工程施工規范》中要求法蘭螺栓擰緊后應露出螺母以外0-3個螺距。
第6.2.21法蘭連接應與管道保持同軸，其螺栓孔中心偏差不超過孔徑的5%，并保持螺栓自由穿入。法蘭螺栓擰緊后露出螺母以外0-3個螺距。螺紋不符合規定的應進行調整。

3、GB 50517-2010
GB 50517-2010《石油化工金屬管道工程施工質量驗收規范》中要求緊固后的螺栓與螺母宜齊平或露出1-2個螺距。
第8.1.10法蘭連接螺拴安裝方向一致，螺拴緊固后應與法蘭緊貼，需要加墊圈時，每個螺栓不應超過一個。緊固后的螺栓與螺母宜齊平或者露出1個-2個螺距。

4、GB 50235-2019
GB 50235-2019《工業金屬管道工程施工規范》中要求所有螺母應全部擰入螺栓，且緊固后的螺栓與螺母宜齊平。
第7.3.4法蘭連接應使用同一規格螺拴，安裝方向應一致，螺拴應對稱緊固，螺拴緊固后應與法蘭緊貼，不得有楔縫。當需要加墊圈時，每個螺栓不應超過一個。所有螺母應全部擰入的螺栓，且緊固后的螺母與螺栓宜齊平。

5、GB50231-2009
GB50231-2009《機械設備安裝工程施工及驗收通用規范》第5.2.1中要求螺絲或螺釘聯結緊固時，應符合下列要求：
①螺栓緊固時，宜采用呆扳手不得使用打擊法和超過螺栓的許用力；
②多只螺栓或螺釘聯接同一裝配件緊固時，各螺栓或螺釘應交叉、對稱和均勻地?cái)Q緊；當有定位銷時應從靠近該定位銷的螺栓或螺釘開始均勻擰緊；
③螺栓頭、螺母與被連接件的接觸應緊密；對接觸面積和接觸間隙有特殊要求時，尚應按規定的要求進行檢驗；4螺栓與螺母擰緊后，螺栓應露出螺母2-3個螺距，其支承面應與被緊固零件貼合；沉頭螺釘緊固后，沉頭應埋入機件Lm-螺栓緊固后的長度；Ls-螺栓與被聯接件間隙為零時的原始長度；P0-預緊力(N)；CL螺栓剛度(N/mm)可按本規范附錄F的規定計算。

總之，雖然不同標準對螺栓緊固的安裝要求表述有所不同，但大致上分為兩類：一類是緊固后對螺栓外露螺母有長度要求；另一類是緊固后螺栓與螺母宜齊平。

實際檢查中存在的問題
在實際安裝過程中，由于螺栓緊固方法的差異與操作人員安裝偏差上的不同，在保證螺母的全部螺紋都能嚙合的前提下，很難保證緊固后的螺栓與螺母齊平。有些項目為了保證安裝后美觀，在保證螺栓能夠完全擰入螺母后，用機械切割的方法割掉多余的露出螺母兩端的螺栓長度，從而使螺栓兩端與螺母齊平。

對于螺栓安裝，無論是國外還是國內的規范，螺栓緊固后兩端與螺母齊平并非是強制性要求。其次，對于采用機械切割的方法，螺栓兩端螺紋被破壞后，拆卸時將會增加難度。

相反，在螺栓緊固后能夠露出螺母兩端一定長度的螺紋：能夠保證螺母的全部螺紋嚙合，達到螺栓緊固力的要求；給施工安裝過程中一定可調節的余量，減少返工率。

規范上給出的法蘭螺栓露出長度一般為0-3個螺距，由于在螺栓制造過程中，無論采用車削或是套扣的方法，靠近螺栓兩端面倒角處的螺紋一般沒有嚙合能力，因此推薦采用螺栓緊固后兩端露出2-3個螺距最合適，并以此來規定螺栓的適宜長度。
作者：馬正橋
