6.3G雷達物位計調試及6.3G雷達物位計參數設置方法

2016/8/6 15:00:05 人評論次瀏覽分類：物位測量文章地址：http://m.yigongchang99.com/tech/454.html

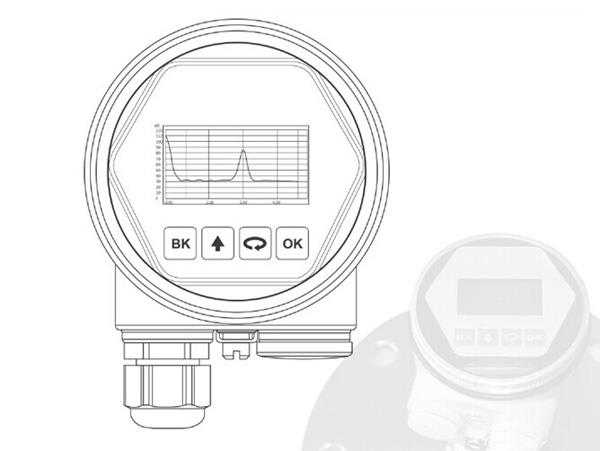

近年來，古大儀表有限公司、慧博新銳科技有限公司、昌暉儀表制造有限公司等生產的國產品牌雷達物位計在我國石油、化工、冶金、紡織、機械、供熱、供電、水利、供水、科研及環境工程等眾多行業物位測量中應用越來越多，為方便用戶正確使用雷達物位計，本文主要介紹6.3G雷達物位計調試及參數設置方法。 6.3G雷達物位計表頭

如上圖所示儀表面板上有4個按鍵，通過4個按鍵可對儀表進行調試。調試菜單的語言可選，調試后，液晶屏顯示測量值，透過玻璃視窗可以非常清楚地讀出測量值。

-退出編程狀態    -修改參數值    -選擇編程項 -進入編程狀態
-退至上一級菜單 -選擇顯示模式               -選擇編輯參數位                -確認編程項
-測量值/回波波形切換      -參數項內容顯示                -確認參數修改

6.3G雷達物位計編程說明
使用面板上的四個按鍵即可實現儀表的參數設置、調試及檢測等功能。
編程菜單結構
6.3G雷達物位計菜單結構可參見（附表1）。圖中向右橫箭頭的過渡由鍵實現；向下的箭頭過渡由鍵實現；鍵實現橫箭頭的向左過渡。
基本設置
基本設置包括6.3G雷達物位計的基本參數：低位調整、高位調整、物料性質、阻尼時間、輸出映射、定標量單位、定標、盲區范圍、傳感器標簽。
顯示
顯示設置6.3G雷達物位計的顯示方式、顯示內容、LCD對比度。
診斷
診斷完成儀表的檢驗、測試功能。主要有測量峰值、測量狀態、選擇曲線、回波曲線及仿真。
服務
包括6.3G雷達物位計虛假回波、電流輸出、復位、測量單位、語言、HART工作模式、復制傳感器數據及密碼。
信息
儀表基本信息如6.3G雷達物位計型號、6.3G雷達物位計序列號、生產日期、6.3G雷達物位計軟件版本。

6.3G雷達物位計編程方法
6.3G雷達物位計在運行狀態下按鍵進入編輯狀態，顯示編程主菜單。每個參數編輯完成后，需用鍵確認否則編輯無效。完成編輯后，按鍵退出編程狀態，返回運行狀態。在編程的任意時刻，可按下鍵放棄編程，退出參數項編程狀態。

字符/數字參數編程
當6.3G雷達物位計菜單進入字符/數字編程狀態時，被編輯的參數第一位反黑，此時，可按鍵改變該位字符/數字，直到所需字符/數字，按鍵字符位/數字依次反黑，可對其它位編程，編程完畢，按鍵確認編程。
可選參數編程
6.3G雷達物位計可選參數是指編程項有數個被選參數項，供用戶選擇。用鍵將箭頭指向所需參數項處，按6.3G雷達物位計參數確認鍵鍵確認編程。
編程菜單說明
1、基本設置
基本設置包括主要儀表參數的設置，如量程、物料性質、阻尼時間等。在運行狀態下，按鍵進入編程狀態，液晶顯示主菜單

1.1低位設置
低位調整用于量程設置。它與高位調整一起決定了電流輸出線性對應關系的比例。在主菜單中，當菜單號為1時，按

進入基本設置子菜單，液晶顯示

按鍵，進入編程低位百分比，參見前述參數編輯方法中的字符/數字參數編程方法，編輯百分比值及距離值。編輯完成后，按確認，按放棄編程。

1.2高位設置
高位調整用于量程設置。它與低位調整一起決定了電流輸出線性對應關系的比例。當液晶顯示菜單號為1.1時，按確認進入高位調整，液晶顯示
