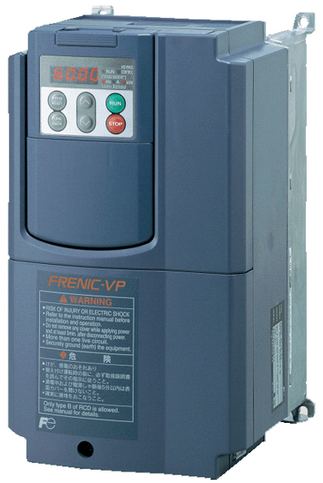

昌暉儀表近期接修的一臺富士55KW變頻器在停機模式下被水淹導致故障，客戶在發現變頻器被水淹后沒有啟動變頻器就直接送到昌暉儀表制造有限公司進行維修檢測。客戶送修的變頻器半月前被洪水淹沒，因不排除水里有腐蝕性物質存在，昌暉儀表接修后必須對變頻器進行徹底清洗。
昌暉工程師使用洗板水對富士變頻器電路板、IGBT、整流等所有部件進行了徹底清洗。但是IGBT內部是密封的，無法進行徹底清洗，只能烘干后進行測試，理論上講變頻器在不送電的情況下被水淹應該不會造成嚴重損壞，基于這個思想，工程在進行了簡單的靜態測試后就上電進行測試，當然這種所謂的測試是采取了保護措施的，以免真有故障存在時導致炸機。在靜態確認IGBT時沒有發現異常，說明IGBT沒有存在明顯的短路故障，因此工程師將IGBT裝入變頻器進行整機上電測試。
但是變頻器在上電后立即顯示過流，其實此時變頻器未啟動，且未接外部電機，測試變頻器母線電壓也正常，難道變頻器IGBT故障？昌暉工程師將IGBT全部斷開再次上電測試，然而故障依舊，變頻器上電就報過流。說明此故障并非運行導致，而是變頻器檢測電路存在故障導致，最典型的應該是變頻器的過流檢測電路，即霍爾電路后的信號處理通路。按照這個思路，工程師重點檢查變頻器的電流檢測電路，幸運的是很快就發現損壞的部位，未知的原因，這個電流運放電路已經失去線性放大功能，確實已經損壞。工程師將損壞的所有器件更換后再次上電測試，因為在測試時已經將IGBT模塊拆下，上電后變頻器沒有報過留故障，說明故障排除。工程師將IGBT裝回變頻器進行整機上電測試，變頻器上電正常，但是在運行時變頻器立即顯示嚴重的過流現象，保護電路立即動作，說明主回路存在嚴重的短路現象，IGBT短路！為了驗證是哪一路IGBT故障，工程師將IGBT分別斷開進行測試，終于找到U相下臂IGBT無法進行正常關閉，從而導致母線短路，將損壞的IGBT更換后再次測試正常。
此例說明，即使在斷電情況下變頻器進水也可能導致嚴重的損壞，所以像變頻器這樣的電子設備平時保養非常重要，一旦發生進水故障切不可自行上電測試，一定要經過正規、有資質的維修工程師或單位檢查測試后才能上電，以免發生安全事故。
