1、現場測量

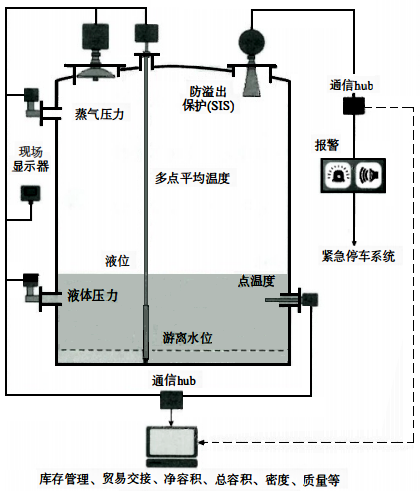

儲罐計量系統的現場測量主要包括液位測量、溫度測量、壓力測量、密度測量。現場測量部分的示意如下圖所示。
①液位測量
雷達液位計是一種不與液體接觸、無機械傳動部件的儀表，適用于高黏度、腐蝕性強的介質、大多數場合都可使用。液位測量精度高，一般可以到±1mm。
伺服液位計屬于浮力式液位測量?jī)x表，基于阿基米德原理測量液位，屬于恒浮力式液位計的一種。伺服液位計機械穩定性好，測量精度高，重復性好，部分廠家測量精度可達±0.4mm。大多數場合都可使用，但不適用與高黏度高腐蝕性的介質。
②溫度測量
大型儲罐通常采用多點溫度計進行溫度的測量，由于在儲罐中的產品通常從上至下存在溫度梯度，在接近罐底部的產品溫度較接近于大地的溫度，而產品表面的溫度比較接近于大氣的溫度，產品的內部溫度通常分布也不均勻。因此，通常選用多點平均溫度計測量?jī)?chǔ)罐中產品的平均溫度。
③壓力測量
通過壓力變送器測量?jī)?chǔ)罐內介質的壓力。
④密度測量
根據需要，可以采用伺服液位計來測量?jī)?chǔ)罐內介質的密度以及密度梯度，測量的精度可以達到1kg/m3。
2、現場通信接口單元
現場檢測儀表的信號通過現場通信接口單元進行數據采集，并通信至上位機系統。不同廠商現場通信接口單元也不盡相同，可以通過液位計進行數據采集，也可以通過現場罐旁指示儀進行數據采集。
3、上位機系統
所有現場檢測儀表信號包括液位、溫度、壓力以及密度等通過現場通信接口單元通信至控制室上位機系統，通過罐區生產監控管理軟件，對罐區進行監控管理。
上位機系統基本功能包括：
①儲罐液位、溫度、壓力、密度等工藝參數的監測功能。
②儲罐罐容計算功能，通過各種儀表檢測到的液位、溫度、壓力、密度等工藝參數，計算出儲存介質的容積、重量以及庫存管理所需的其他信息參數。
③實現倒灌自動化。
④實現庫存控制。
⑤貿易計量。在購買和出售大宗液體時，儲罐計量數據可以作為進行正確計價和征稅的主要依據。
儲罐計量系統結構如下圖所示。
儲罐計量系統應按照SH/T 3184-2017《石油化工罐區自動化系統設計規范》要求進行設計
