低壓配電線路過負荷保護公式1中的IN電流值，有人說是指斷路器的額定電流，有人說是斷路器過載保護整定電流，有人說是斷路器脫扣器的額定電流，眾說紛紜……
低壓配電線路的過負荷保護，要求保護電器應在流經回路導體的過負荷電流引起導體的溫升對絕緣、接頭、端子和導體周圍的物質造成損害之前，分斷該過負荷電流。
我們再回顧下配電線路過負荷保護的兩個公式：

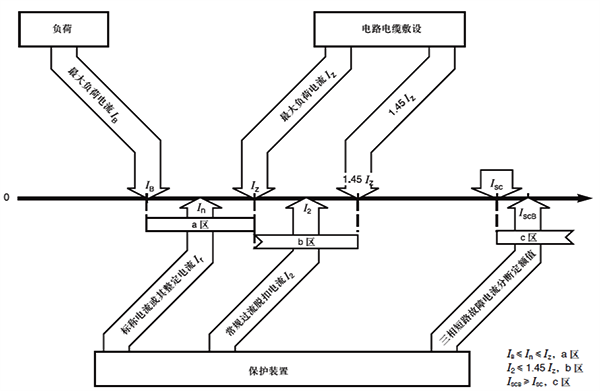

上述兩個公式用圖來表示各種電流之間的關系會更加清晰明了，如下圖：
公式1中Ic指的是線路計算電流，例如我們家中所有家用電器的額定電流相加，再乘以一定的工作系數，得到的電流就是計算電流；Iz指的是線纜的載流量；IN在配四中的解釋是：熔斷體額定電流，或斷路器額定電流或整定電流。
順便提一句，公式2中的I2指的是熔斷器的約定熔斷電流或斷路器的約定脫扣電流，約定脫扣電流是指熔斷器或斷路器在該電流下，限定時間內必須動作的電流。

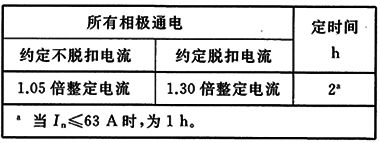

對于符合GB14048.2標準的框架斷路器和塑殼斷路器，其約定脫扣電流為1.3倍整定電流。例如某塑殼斷路器殼架電流為100A，脫扣器額定電流為80A，過負荷保護整定電流為64A，那么該斷路器的約定脫扣電流為64A*1.3=83.2A，脫扣時間在2小時內。

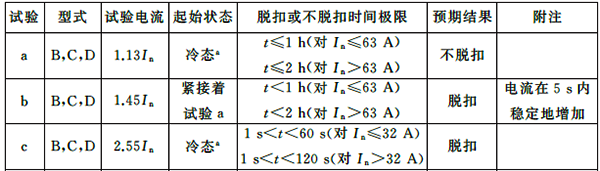

對于符合GB10963.1標準的家用及類似場所用的微型斷路器，其約定脫扣電流為1.45倍斷路器額定電流。例如對于C型10A的微斷，其約定脫扣電流為14.5A，動作時間在1小時內。
回到文章最初的話題，公式1中的IN對于低壓斷路器具體是什么電流？對于符合GB10963.1標準的微型斷路器，其額定電流是固定的無法整定，所以IN當然是斷路器的額定電流。

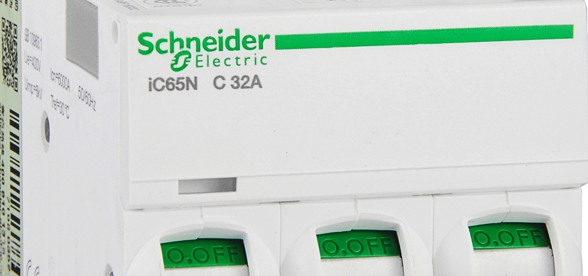

例如某C32的微型斷路器，其額定電流就是32A，所以在為配電線路選擇斷路器時，如果是微型斷路器，滿足公式1的IN就要看微型斷路器的額定電流。
對于符合GB14048.2標準的框架斷路器和塑殼斷路器，無論是熱磁式還是電子式脫扣器，其整定電流范圍是脫扣器額定電流的0.7~1.0倍(熱磁式)或0.4~1.0倍(電子式)。

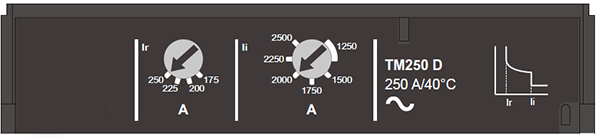

例如某熱磁式脫扣器的塑殼斷路器，其脫扣器額定電流為250A，TMD250代表Thermal Magnetic Distribution熱磁式配電250A。
最左側的Ir代表過負荷保護整定電流，整定范圍175A~250A，熱磁式斷路器的過負荷保護整定范圍一般為0.7~1.0。

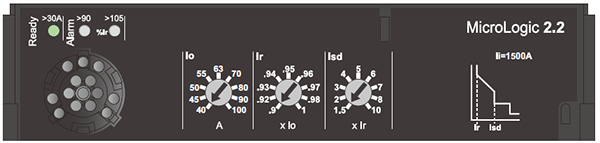

再例如某電子式脫扣器的塑殼斷路器，其脫扣器額定電流為100A，過負荷保護整定電流Io粗調范圍40A~100A，即0.4~1.0倍脫扣器額定電流，過負荷保護整定電流Ir微調范圍0.9~1.0。
比方說先將保護整定電流值Io粗調的到63A，再微調到0.95檔位，那么過負荷保護整定電流Ir就是63A×0.95≈60A，該整定值對應的就是配四公式1中的IN。
最后昌暉儀表來總結一下：低壓配電線路過負荷保護公式1中的IN電流值，對于脫扣器額定電流不可調的斷路器(例如微斷)，就是指斷路器的額定電流In；對于脫扣器額定電流可調的斷路器(例如框架和塑殼斷路器)，無論熱磁式還是電子式脫扣器，就是指過載保護整定電流或長延時保護整定電流Ir。
怎么樣，經過這樣一番解釋，你理解低壓配電線路過負荷保護公式中In指斷路器的In還是Ir了么？
作者：賓昭平
