某現場使用了的ZY4N的繼電器，線圈額定電壓為220VAC。在控制回路啟動后，繼電器吸合正常，但在停止時發現繼電器線圈依然有電吸合，經測量感應電壓為170V。據講，操作是在遠方的操作柱上，有很長的控制電纜，也不是屏蔽線，感應電壓時高時低。這要怎么解決呢？像這樣的問題應該如何避免呢？昌暉儀表就一些措施作些討論。
首先我們先了解下感應電壓是如何產生的。當電流通過一導體時，在導體的四周形成一個磁場，此是所謂的庫侖定律，且磁場的大小與電流成正比。如在此磁場內存在另一導體，則此導體因受磁場的影響，感應產生電壓及電流，此是感應電壓的由來。
那如何來解決感應電壓造成的麻煩呢？我們分兩個情況來講：一是在設計之初先預防，二是已產生感應電壓的如何解決。
1、在設計之初先預防
①控制電纜選擇銅網總屏蔽或銅網總屏蔽+分屏蔽(多芯)。
②控制電纜避免與高壓電纜鋪設在同一橋架或電纜溝內。
③避免使用110VAC或220VAC的電壓作為控制信號，可選24VDC等直流電壓。
2、已產生感應電壓的如何解決
①更換為屏蔽電纜、重新選擇控制電纜路徑，避開高壓電的干擾。
②改變控制電壓為直流。

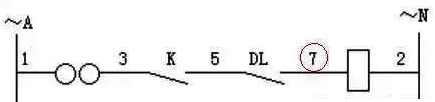

③對調控制回路的電源極性，即相線換成零線，零線換成相線。按一般設計習慣，圖紙左邊的控制電源為相線，右邊為零線，而繼電器一般靠近右邊控制電源線布置，即一般繼電器的線圈直接接到零線，如下圖所示。按此接線，當DL接點距離繼電器很遠時，電纜7感應的電壓很高，就可影響繼電器的返回。對調相線和零線后，繼電器線圈兩端等電位，則可消除感應電壓對繼電器返回的影響。
④變換回路中各元件的位置，使得繼電器位于隔離位置，或者增加其他輔助接點實現。如上圖所示，如果K是與繼電器較近的接點，就可將K接點與DL調換位置，這樣DL產生的感應電壓會被K隔離，不會影響到繼電器的返回。
