有些時候，經常會看到四象限變頻器，或是變頻器四象限運行，那么，對變頻器而言，什么是四象限？昌暉儀表就簡單談一下這個問題。

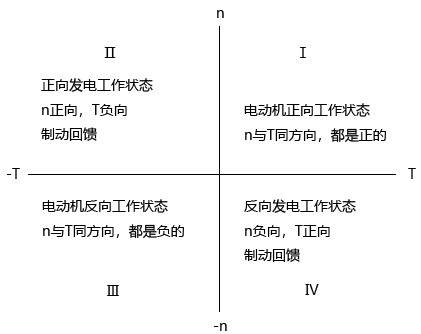

所謂變頻器四象限運行，是指拖動設備的工作點有可能出現在坐標系的四個象限內。那么，具體是指哪四個象限哪？可以簡單這么總結：正向電動機狀態，正向發電機狀態，反向電動機狀態和反向發電機狀態。電動機在不同象限中的工作狀態是不一樣的。

還要以驅動起重設備的變頻器來舉例子，比如一臺變頻器拖動一臺起重設備，開始階段，電機要拖動重物上升，此時，電機對重物做功，電機正轉，轉向與轉矩方向一致，處于電動機狀態。

但電機不能一直正轉，當提升到適當高度時就要減速停車，在減速瞬時，電機的機械特性就發生了改變，電機轉速超過了同步轉速，此時將進入再生制動，處于發電狀態，其輸出轉矩變成了制動力矩，此時便進入第二象限運行。

由于制動力矩的產生，電機又會轉回到第一象限，并回到新的平衡。

重物下降時，由于受到阻力，不能自行下降，必須由電動機反轉來實現，電機轉向與轉矩都是負的，此時電機工作在第三象限。

同樣，在負重情況下也不能一直下降，還是要在適當情況下減速停車，在下降瞬間，電機機械特性又發生了改變，電機處于反向運行下的再生制動，處于發電狀態。此時，電機工作在第四象限，產生制動力矩，轉為正向力矩，阻止重物自由下落，又回到第三象限，并達到新的平衡。



這就是變頻器四象限運行，擁有這種功能的變頻器也叫做四象限變頻器?？梢哉f，不是每種型號的變頻器都有這種功能，要針對具體品牌和型號，這在選擇時要格外注意。
