1、Studio5000組態編程軟件
Studio5000軟件的功能包括對控制器的組態、編程、監視控制器狀態、I/O刷新、系統診斷以及對外信息交換、數據和文件組織管理等。該軟件隨著控制器的升級換代不斷推出新的版本，V21版或更高的版本支持1756-L7X等控制器。
1)Studio5000組態編程軟件主要特點
①編程方便快捷。提供自由格式程序編輯器，拖放編輯操作，可以同時修改多個邏輯，也可以點擊頁面相關提示輸入等。
②組態靈活簡單。對話式組態，圖形編輯器完成控制器、I/O等各種組態。
③指令功能豐富。包括梯形圖、結構化文本、功能塊、用戶自定義指令等。
④I/O尋址更準確。直接使用操作數尋址方式，瀏覽獲取I/O數據和數據庫標簽，減少人為輸入造成的錯誤。
⑤在線功能強。包括各種在線幫助、屏幕信息，參考資源信息量大。
2)界面布局

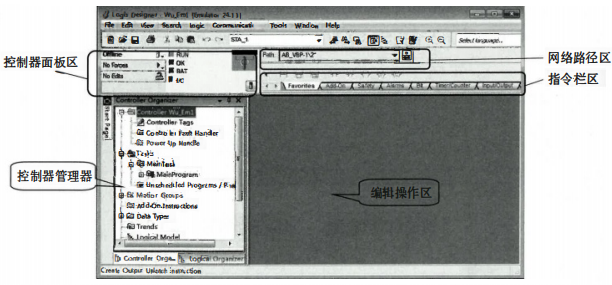

安裝好Studio5000軟件，桌面上通常會有快捷鍵，雙擊圖標或在【開始】(Start)菜單中打開Studio5000軟件，新建或選擇項目后顯示的界面如圖所示。
這是Windows風格的操作窗口，包括標題欄、菜單欄、工具欄、狀態欄、控制器面板區、 網絡路徑區、指令欄區、控制器管理器和編輯操作區等。
2、RSLinx連接軟件
RSLinx是組態站(指編程終端和工程師站等)ControlLogix控制器之間必需的接軟件，可以建立并組態通信驅動，瀏覽已建立的網絡和節點和網絡設備通信診斷等。
RSLin有多個系列和不同的版本，如RSLinx Classic系列包括Lite(簡裝)、 Single Node(單節點)、OEM和Gateway(網關)版，功能各有不同，由采購的授權決定。其中RSLinxClassic Lite V2.59或更高的版本支持1756-L7X 控制器。
組態站與控制器的通信連接通常通過EtherNet/P模塊或ControlNet模塊建立與1756框架的穩定連接，還可以通過控制器上的USB口建立臨時連接。臨時連接僅作為短時間通信連接，如模塊固件版本刷新、點對點組態下載等。RSLinx軟件界面如圖所示。
3、RSNetWorx 網絡組態軟件

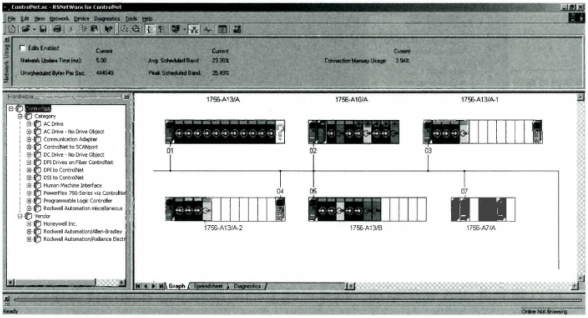

RSNetWorx是控制器的網絡組態、監視控制和優化軟件。對應于ControlLogix系統的信息層、控制層和設備層等3層網絡，組態軟件分別是 RSNetWorx for EtherNet/IP，RSNetWorx for ControlNet和RSNetWorx for DeviceNet。3個軟件的頁面和功能類似，分別可以組態、監視數據、配置和優化網絡參數等。RSNetWorx for ControlNet軟件頁面如圖所示。
文章余下內容將在ControlLogix系統組態編程工具介紹(二)中繼續分享。
