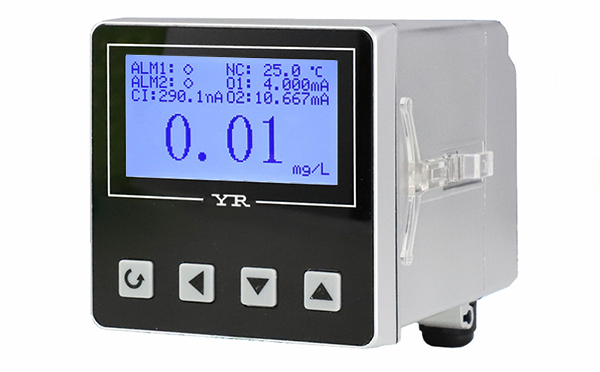

完整的溶解氧分析儀測量系統應包括：溶解氧傳感器、溶解氧在線監測儀、安裝支架。



在線溶解氧系統安裝方式
在線溶解氧系統大致分為三類安裝方式：浸 入式安裝、流通式安裝和插入式安裝。
1、浸入式安裝
浸入式安裝主要應用于曝氣池污水處理，便于調節傳感器的插入深度。通常采用兩種安裝方式，分別是垂直向下安裝和45°角安裝，如圖所示。推薦采用45°角安裝方式，減少氣泡對測量的影響。



2、流通式安裝

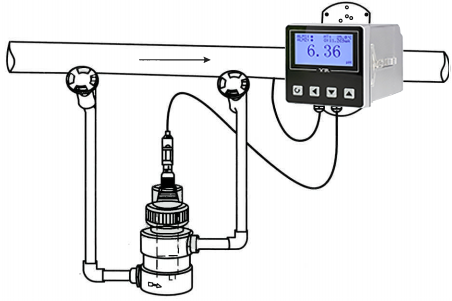

流通式安裝通常應用于污水處理管道的旁通管道，如圖所示，便于傳感器的標定和維護。



3、插入式安裝

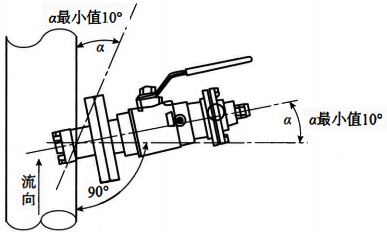

插入式安裝通常應用于淤泥處理，如圖所示，可以在不中斷過程介質的前提下對傳感器在線插拔，便于清洗維護和標定。

溶解氧傳感器的安裝限制
1、溶解氧傳感器安裝角度的限制

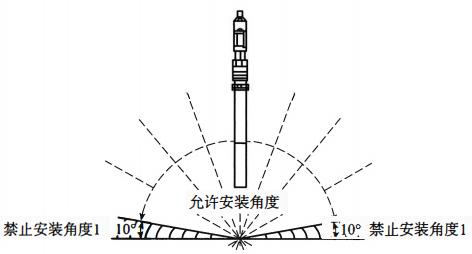

安培法溶解氧傳感器內含電解液，因此安裝時有角度限制，如圖所示，水平傾斜角必須至少達到10°，并禁止將其倒裝。



熒光法溶解氧傳感器不含電解液，因此沒有安裝角度限制。

2、溶解氧傳感器安裝的介質流速限制
安培法溶解氧傳感器利用電化學反應產生的電流測量溶解氧濃度，測量過程中會消耗傳感器覆膜周?chē)娜芙庋酰虼诵枰橘|(zhì)保持一定的流速。

熒光法溶解氧傳感器沒有介質流速的限制。
