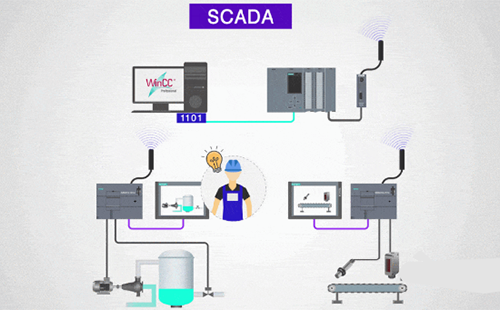

1、SCADA系統構成
SCADA系統主要由以下幾個部分組成：
①人機界面(HMI)：提供操作員與系統的交互界面，用于顯示程序狀態、監控和控制程序。
②計算機監控系統：負責數據采集、存儲和處理，以及向遠程設備發送控制指令。
③遠程終端控制系統或可編程邏輯控制器(PLC)：部署在遠程站點，負責連接傳感器和執行器，采集現場數據并執行控制指令。
④通信網絡：提供數據傳輸通道，確保監控系統和遠程設備之間的實時通信。

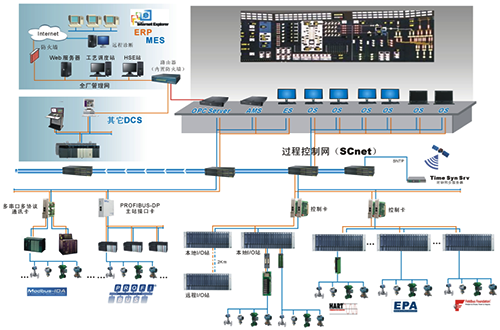

2、DCS系統構成
DCS系統通常包括：
①過程輸入/輸出接口：用于連接和轉換過程控制中的各種信號。
②過程控制單元：執行控制算法和邏輯，實現精確的過程控制。
③操作站：提供操作員界面，用于監控和控制整個生產過程。
③數據高速通道：確保系統各組件之間的高速數據傳輸。
④管理計算機：用于系統管理和配置。
在功能和應用方面，SCADA更側重于遠程監控和數據采集，適用于廣域分布的監控系統。而DCS則更強調對工業過程的精確控制，適用于大型、復雜的工業設施。
3、DCS系統和SCADA系統的優缺點
此外，這DCS系統和SCADA系統還各自具有一些優缺點：
◆SCADA的優點：
①遠程監控能力：允許操作員從中心站對遠程站點進行監控，提高管理效率。
②實時數據采集：能夠及時發現和處理問題，提高系統可靠性。
③成本效益：相比DCS，SCADA通常具有更低的成本，適合中小型設施和預算有限的場景。
◆SCADA的缺點：
①數據處理能力有限：可能無法滿足復雜的控制需求。
②通信協議簡單：可能不適應大規模、高速的數據傳輸。
◆DCS的優點：
高度集成和靈活性：模塊化設計，易于擴展和修改，適應不同的工業過程。
精確控制：通過復雜的控制算法，實現對工業過程的精確控制，提高生產效率和產品質量。
強大的通信能力：高速、穩定的通信協議，確保實時數據的準確傳輸。
◆DCS的缺點：
①高成本：由于復雜性和高度集成性，DCS的初始投資和維護成本通常較高。
②維護困難：需要專業的技術人員進行維護和支持。
4、如何選擇合適的系統
①DCS專注于過程自動化
DCS主要用于過程自動化，特別適用于大型、連續的工業過程。它強調高度集成和靈活性，能夠適應多種復雜的工業環境。DCS系統通常包括過程輸入/輸出接口、過程控制單元、操作站、數據高速通道和管理計算機等組件。由于其模塊化設計，DCS易于擴展和修改，能夠滿足不斷變化的工業需求。在煉油、化工等流程工業企業中，DCS系統發揮著至關重要的作用，它要求具備高級的控制算法，以確保生產過程的精確和穩定。
②SCADA是廣域監控的利器
SCADA系統則更側重于廣域監控和數據采集，如油田、管線等應用場景。它能夠?qū)崿F(xiàn)對遠程站點的實時監控和數據采集，幫助操作員及時發現和處理潛在問題。SCADA系統通常包括人機界面、計算機監控系統、遠程終端控制系統和通信網絡等組件。除了基本的監控功能外，SCADA還具備一些特殊要求，如振動監測、流量計算、調峰調谷等，以滿足不同行業的特殊需求。
5、如何選擇合適的工業自動化控制系統？
在選擇合適的工業自動化控制系統時，企業需要綜合考慮多個因素，包括成本、需求、應用場景等。對于監控點分布較廣的控制過程，如油田、管線等，優先考慮SCADA系統；對于較為集中的連續過程控制需求，如流程工業企業，優先考慮DCS系統。
