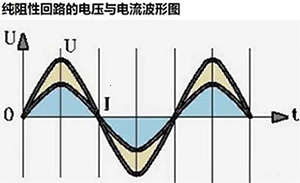

那么，無功電流是怎么來的哪？它又能起到什么作用哪？大伙都知道電爐子，加熱器，別管怎么連，屬于純阻性負載，電壓與電流在相位上不存在超前與滯后關系，所以，在電壓作用下，所產生的電流就是有功電流，所以，從方向上來講，有功是單相的，由電源指向負載。

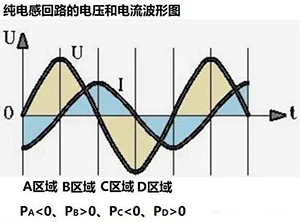

若把電爐子換成電感，就成了純感性，電壓超前電流90°，這就一前一后的關系，且正好差半個周期，如下圖：
功率就出現了正負兩種關于，電壓正，電流負時，功率為負，電壓正，電流也為正時，功率為正，以此類推，才有了上面A、B、C、D四個區域。如此看，從方向上考慮，無功功率是雙向的，為正，電源指向負載，為負，則由負載指向電源，如此的一個過程。無功能量是電源與電感負載之間的能量交換，但要明確一點，這個電流是確確實實存在的。
既然存在，且需要從導體當中通過，那么，這個電流就會在導體當中產生熱量，有能量損失，這個能量損失的大小就等于I2R，R指的是導體電阻，I為無功電流，記為Iq。既然有了損失，那么，就需要補償，也就是平時所說的無功補償。
順便捎帶一句，在純電容電路中也同樣如此。
那么，在純電感電路中再串一個電阻呢？這就出現了有功電流與無功電流，也就出現了功率因數，有功功率角為cosθ，無功功率角為sinθ，在相位關系上，有功電流為Icosθ，無功電流為Isinθ。如下圖：
電阻消耗了電源的有功，而電感則在一周期的某段時間內吸收電源能量，在其它時間內向電源及負載釋放能量，本身并不消耗能量。所以無功功率表征了電源和電感之間交換能量的幅度和規模。
但不要忽略一點，在實際的電路中，導線是有電阻的，能量來回交換時，無功電流同樣會時電路發熱，進而增加線損。
如何去認識并理解無功，有時候是比較重要的，最重要的還是補償，如何去補償，補償多少量，可以看看昌暉儀表網關于無功補償?shù)南嚓P技術文章。
作者：電氣星辰
