GB50116-2013《火災自動報警系統設計規范》第11.1.1條明確規定：火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用電壓等級不低于交流300V/500V的銅芯絕緣導線或銅芯電纜。然而，在某項目中，設計方選擇了ZR-RVS銅芯聚氯乙烯絕緣絞型連接用軟電線作為報警信號線，而RVS產品標準JB/T 8734.3-2016《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線 第3部分：連接用軟電線和軟電纜》規定的額定電壓為300/300V(如表1所示)，這與GB50116-2013的設計標準要求不一致。

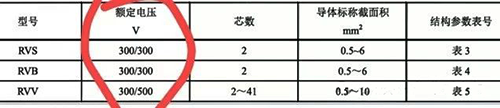

表1 聚氯乙烯絕緣電纜電線和軟線類別
火災自動報警系統設計標準與產品標準之間不一致問題解決方案主要有以下幾種。
1、選擇符合標準的電線
最直接的解決方案是選擇符合GB50116-2013要求的電線。例如，可以選擇電壓等級為300/500V的銅芯絕緣導線或銅芯電纜，如上表中的RVV，但代價相對較大。這些電線在電氣性能和安全性上能夠滿足規范的要求，確?；馂?zāi)自動報警系統的可靠運行。
2、第三方檢測驗證
如果項目中已經大量使用了RVS電線，更換電線可能會帶來較大的成本和施工難度。此時，可以考慮將該產品拿到權威的第三方檢測，驗證其額定電壓是否能達到300/500V。

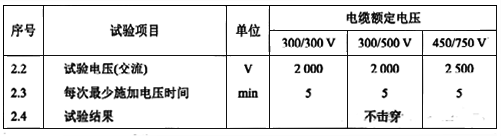

據周總介紹，這個項目就是采用此方案。根據現行產品標準JB/T8734.1-2016《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線 第1部分：一般規定》，電氣性能試驗要求規定，額定電壓300/500V的絕緣厚度大于0.8mm，電壓試驗2000V、5min不擊穿。此項目經專家評審，封樣報警信號線ZR-RVS到第三方檢驗檢測，結果表明，該ZR-RVS電氣性能實測數值均達到300/500V的同等要求。
結論
在面對標準不一致時，應首先選擇符合標準的電線，確保項目的合規性和安全性。如果更換電線存在困難，可以參考本案做法，確保報警線路可靠。
另一方面，火災報警信號線用于傳輸報警信號，不是通電流。因此，其線路采用額定電壓300/300V不會有問題。正因如此，許多設計師忽略RVS的額定電壓。
作者：李炳華
