比如當你看到NSX100N-TM80D斷路器的面板時，NSX100N的數字“100”，TM80D的數字80，以及56/80分別代表什么含義呢？
圖1 NSX100N-TM80D斷路器面板

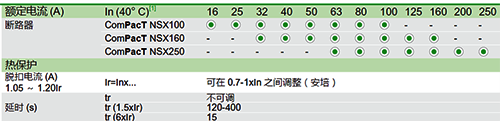

對于Compact NSX100N塑殼斷路器，它可以安裝16A~100A共8種熱磁式脫扣器，見圖2和圖3。
圖2 NSX斷路器熱磁脫扣器額定電流
圖3 NSX100N-TM32D斷路器面板
實際上每種脫扣器的額定電流就是該型號斷路器的額定電流，而100A是該型號斷路器的殼架電流，例如NSX100N-TM32D的殼架電流是100A，斷路器額定電流是32A。
為什么這么說呢？
因為，在產品標準GB/T14048.2中，低壓斷路器的額定電流就是其額定不間斷電流Iu，也等于約定自由空氣發熱電流Ith。
額定不間斷電流Iu是指斷路器主觸頭保持閉合且承載穩定電流超過8h(數周、數月甚至數年)而不會分斷的電流；
約定自由空氣發熱電流是指在室內無氣流和外部輻射的空氣中進行溫升試驗的最大電流值。
對于NSX100N-TM80D斷路器而言，其長期能承載的電流是80A而不是100A，因為如果承載100A的電流，意味斷路器已經過載100/80=1.25倍，在2小時內跳閘的可能性非常大。
在施耐德《電氣裝置應用設計指南》2017版的H章中，對于可以配備不同電流整定值的過電流脫扣器的斷路器，能夠適用于承受最高的過電流脫扣器整定電流值，就是該斷路器的殼架電流。
舉個例子，NSX100斷路器可以安裝16/25/32/40/50/63/80/100A共8個電流檔的熱磁式脫扣器，能安裝脫扣器的最大電流是100A，那么其殼架電流就是100A。

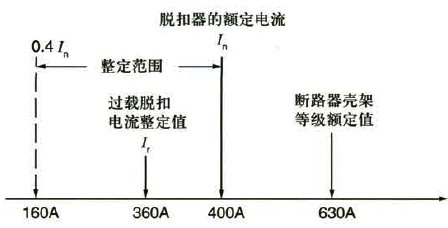

設計指南還以NSX630-Mirologic6.3E 400電子式脫扣器斷路器為例，給出了殼架電流、額定電流和整定電流的關系，見圖4。
圖4 NSX630-Mic400的電流關系
對于電子式脫扣器，其整定電流范圍為0.4~1.0倍斷路器額定電流。

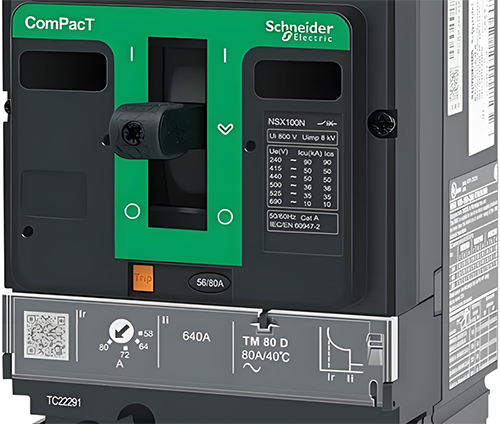

回到前面NSX100N-TM80D斷路器，其面板上的電流值我們用不同顏色的方框標記如下，見圖5。
圖5 NSX100N-TM80D斷路器電流區域
黃色方框內數字代表的是該斷路器的殼架電流，其大小等于該型號斷路器所能安裝的脫扣器的最大電流值；綠色方框內數字代表的是該斷路器的額定電流，其大小等于脫扣器額定電流，意味著斷路器在該電流下可以長期運行(基于環溫40℃)；紅色方框內數字代表該斷路器的過載保護整定電流范圍，比如TM80D脫扣器的整定電流范圍為0.7~1.0倍額定電流，即56A~80A；藍色方框內數字代表該斷路器的磁脫扣電流值，NSX100N-TM80D的磁脫扣是固定值640A。
綜上所述，區分斷路器殼架電流和額定電流最直接的方法，就是判斷該型號斷路器在該電流下能否長期運行，而過載保護整定電流一般有整定范圍，相對容易識別，三者符合如下關系：過載保護整定電流≤額定電流≤殼架電流。
