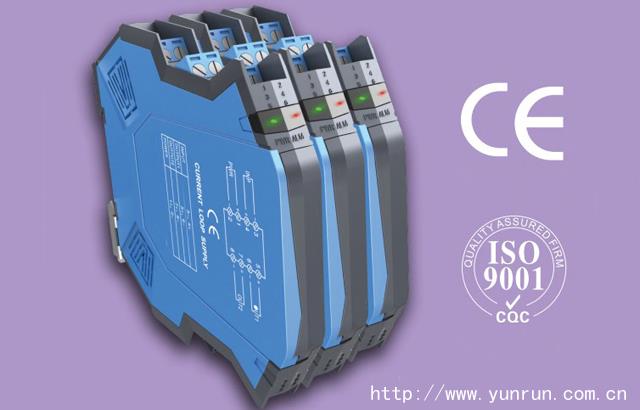

安全柵應用在本安防爆系統的設計中，是實現安全火花型防爆系統的關鍵儀表。它是安裝于安全場所并含有本安電路和非本安電路的裝置，它一方面起信號傳輸?shù)淖饔?；另一方面通過限流和限壓電路限制了送往現場本安回路的能量，從而防止非本安電路的危險能量串入本安電路，它在本安防爆系統中稱為關聯設備（一種安裝在安全場所，本安電氣設備與非本安電氣設備之間的相連的電氣設備），是本安系統的重要組成部分。由于安全柵被設計為介于現場設備與控制室設備之間的一個限制能量的接口，因此無論控制室設備處于正常或故障狀態，安全柵都能確保通過它傳送給現場設備的能量是本質安全的。一般安全柵有齊納式安全柵和隔離式安全柵。
安全柵日常維護
①定期清除安全柵內、外灰塵。
②查看儀表供電是否正常。
③查看表體是否有泄漏、損壞、腐蝕。
④對可能導致工藝參數波動的作業，維護前必須事先取得工藝人員的認可。
⑤若需要全部抽出表芯，必須先切斷電源。
⑥每6個月進行一次基本誤差的檢查。
安全柵常見故障與處理
故障現象：輸入安全柵連接的兩線制變送器無電
故障原因：接線不正確或電源故障
處理方法：分清有源和無源端子及端子的正、負極，重新接線；處理電源故障
故障現象：安全柵輸入無信號
故障原因：接線端子松動
處理方法：擰緊安全柵接線端子
故障現象：安全柵輸出信號偏大，不線性
故障原因：安全柵參數設置不對
處理方法：重新核對參數設置
故障現象：熱電阻輸入式安全柵無輸出
故障原因：熱電阻A、B、C三根線接線錯誤
處理方法：查看安全柵接線圖，重新接線
故障現象：安全柵輸出正常，但DCS無輸入信號
故障原因：安全柵與DCS之間信號不匹配
處理方法：重新核對，進行信號轉換，或重新選型
安全柵故障實例分析
①某石化裝置采用的是MTL3000系列安全柵，工藝反映有一塊表沒有顯示
故障檢查、分析：檢查儀表正常，當檢查安全柵時發現有信號卻沒有輸出，進一步檢查發現，安全柵24V電源虛接，安全柵電源直接影響儀表信號輸出，電源虛接導致安全柵信號輸出錯誤。
故障處理；恢復供電后，儀表指示正常。
②ー臺檢測端隔離安全柵，現場變送器無24V
故障檢查、分析；引起故障的主要原因：檢測端隔離安全柵壞、連接電纜問題及安全柵連接問題，檢查上述各個單元，發現問題出現在檢測端隔離安全柵與主板供電連接部分。
處理結果：重新連接，儀表正常。
③一臺電磁流量計(KRONHE電磁流量計，四線制連接)，在接入DCS時，無指示，安全柵為P+F安全柵
故障檢查、分析：引起故障的主要原因：電磁流量計輸出方式不對，不是電流信號；安全柵選型不對；信號電纜有故障。檢查上述各原因。發現是電磁流量計輸出的信號為4-20mA,不需要DC24V電源，但安全柵為檢測端隔離式安全柵，不但接收電流信號，還為變送器提供24V電源。
故障處理；經更換正確的安全柵后正常。
④安全柵輸出最大或最小
故障分析：主要是環境溫度過高導致內部電子元件產生漂移所致。
故障處理：降低環境溫度或更換安全柵。
⑤安全柵輸出值固定在某一值不動
故障分析：安全柵已損壞。
故障處理：更換安全柵。
⑥輸入信號正常，安全柵輸出不正常
故障分析：輸入端接線不正確或安全柵壞。
故障處理：檢查輸入接線，使接線正確；更換安全柵。
