大多變頻器使用的是基本頻率給定線，即變頻器的給定頻率為0-50Hz時，其與外接給定電壓或電流信號是一一對應的。對于任意設定的頻率線，假設其給定頻率不是0-50Hz而是5-40Hz，而外接給定信號不是0-10VDC而是0-5VDC，這時就不能用基本給定頻率線，而需要使用偏置頻率和頻率增益這兩個參數，這也是變頻器廠家為方便用戶而設置的。
1、偏置頻率
偏置頻率有的又叫偏差頻率或頻率偏差設定。其用途是當頻率由外部模擬信號(電壓或電流)進行設定時，可用此功能調整頻率設定信號最低時輸出頻率的高低，如圖1所示。有的變頻器把頻率設定信號為“0”時的對應頻率稱為偏置頻率。即偏差值可作用在0-fmax范圍內，有的變頻器(如明電舍、三墾)還可對偏置極性進行設定。如在調試中當頻率設定信號為0%時，變頻器輸出頻率不為0Hz，而為任一頻率值，則此時將偏置頻率設定為負值，即可使變頻器輸出頻率為0Hz。
偏置頻率用頻率值表示，也有的用頻率百分?jǐn)?shù)表示。

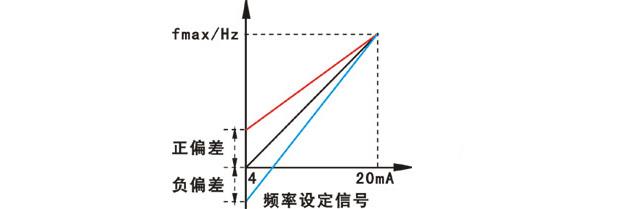

圖1 變頻器偏置頻率
2、頻率增益頻率增益即頻率設定信號增益。此功能僅在使用外部模擬信號設定頻率時才有效。它是用來彌補外部設定信號電壓與變頻器內電壓(+10V)的不一致問題；同時方便模擬設定信號電壓的選擇，設定時，當模擬輸入信號為最大時(如10V、5V或20mA)，求出可輸出U/f圖形的頻率百分?jǐn)?shù)，并以此為參數進行設定即可，如圖2所示。如某變頻器的電壓給定信號端，要求是0-10V對應輸出頻率為0-50Hz+但外部設定信號只有0-5V時，如要保持變頻器輸出頻率為0-50Hz，則可將頻率設定信號增益設定為200%即可。
圖2 變頻器頻率增益
變頻器偏置頻率和頻率增益設定方法例如有1臺變頻器要求頻率給定信號為0-5V或4-20mA時，其輸出頻率為0-50Hz。對于設定信號可以選擇的變頻器，只需把給定信號設定為0-5V或4-20mA，使0V或4mA對應的頻率為0Hz，5V或20mA對應的頻率為50Hz就行了。本例的偏置頻率就是0Hz或0%。
但有的變頻器其頻率給電壓只有0-10VDC一種。但如果使用1-5V的電壓信號給定，這時就要用到偏置頻率及頻率增益參數，可先畫出基本頻率給定線，如圖3所示。從給定電壓Vx=1V，fx=0Hz，可確定頻率給定線Ⅱ的起點為A，由Vx=5V，fx=50Hz，可確定頻率給定線Ⅱ的終點為B。從給定線Ⅱ的延長線可知：Vx=0對應的頻率fx=-12.5Hz，也就是最高頻率的-25%。Vx=10V對應的頻率fx=112.5Hz，為最高頻率的225%。則設定時把最高頻率設定為50Hz，偏置頻率設定為-12.5Hz，頻率增益設定為225%，這樣給定信號1-5V電壓對應的就是0-50Hz頻率了。

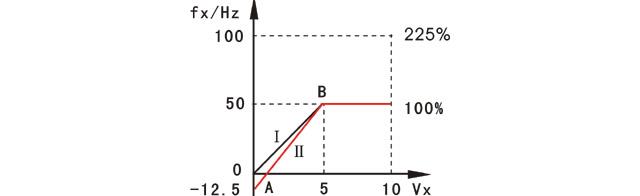

圖3 變頻器偏置頻率及頻率增益參數的設定示意圖
【小貼士】由于各型變頻器的設定參數不盡相同，所以在使用中應參考相應的說明書來選擇給定信號，以避免發生不匹配的情況。如本例用1-5V的電壓來與變頻器頻率給定0-10V匹配，對于5000G11S變頻器就有問題了，因?yàn)樵撔妥冾l器的頻率設定信號增益最大設定值為200%，而本例的頻率設定信號增益要求是225%，只能另外選擇其他的頻率給定信號。
