工廠自動控制系統的要求和控制邏輯設計工程師通常以專門儀表圖例和儀表功能符號標注在工藝管道儀表流程圖(P&ID圖)中，儀表工熟練掌握儀表圖例和儀表功能符號，對開展工作大有幫助。

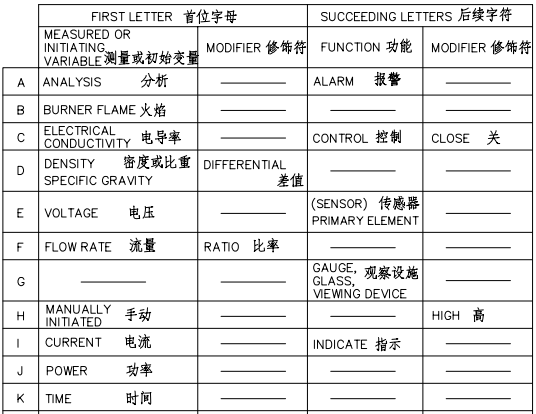

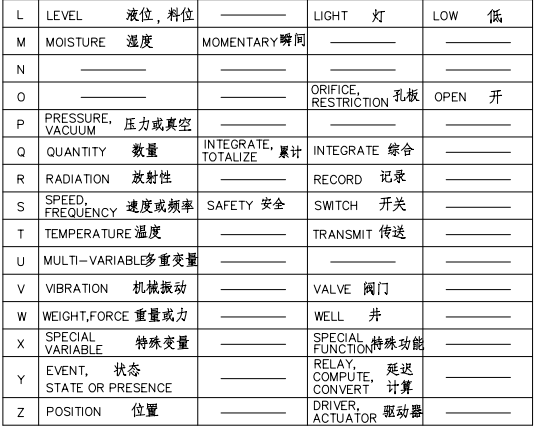

1、BASIC IDENTIFICATION LETTERS基礎字符說明



2、ADDITIONAL LETTERS附加字母
XL：RUNNING LAMP 運轉燈，運轉信號
XV,HV：INTERLOCKED ON OFF VALVE連鎖兩位閥
KV：TIMER CONTROLLED VALVE計時器控制閥門
KC：TIMER計時器
UA：COMMON ALARM公共報警
ESD：EMERGENCY SHUTDOWN緊急停車


上圖中關于報警輸出的說明：
HH：EXTRA HIGH LIMIT(HIGHER THAN HIGH LIMIT)超高極限
H：HIGH LIMIT高極限
L：LOW LIMIT低極限
LL：EXTRA LOW LIMIT(LOWER THAN LOW LIMIT)超低極限

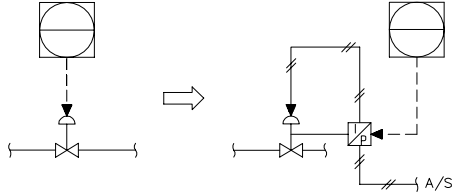

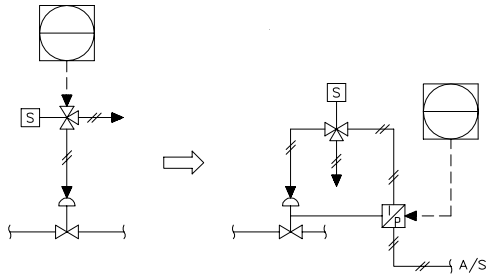

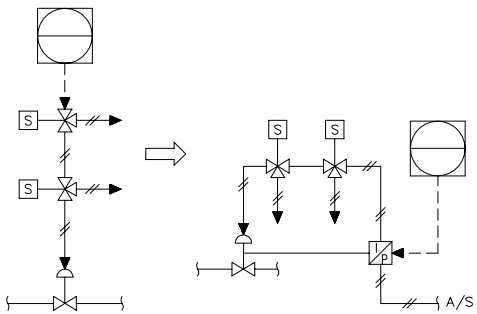

3、I/P CONVERTER TO BE PROVIDED AS SHOWN BELOW.電氣轉換器如下









4、INSRUMENT SYMBOLS儀表圖例符號

LOCALLY MOUNTED INSTRUMENT就地安裝


MOUNTED ON MAIN PANEL安裝在主控盤


MOUNTED ON LOCAL PANEL安裝在就地盤


DCS DISPLAY DCS顯示


PLC IN CCR控制室PLC


PLC IN FIELD現場PLC


INTERLOCK LOGIC聯鎖邏輯


VENTURI TUBE OR LAVAL NOZZLE文丘里管或拉瓦管


VARIABLE AREA TYPE FLOW METER轉子流量計


VARIABLE AREA TYPE FLOW METER WITH VALVE轉子流量計(帶閥)


STEAM／HOT TRACE OF INSTRUMENT伴熱儀表

5、CONTROL VALVE ACTUATOR SYMBOLS控制閥執行機構符號

PNEUMATIC TYPE ACTUATOR(DIAPHRAGM TYPE)氣動式(膜片型)


PNEUMATIC TYPE ACTUATOR(CYLINDER TYPE)氣動式(氣缸型)


SOLENOID TYPE ACTUATOR電磁閥型


ELECTRICAL TYPE ACTUATOR電動型


(CONTROL VALVE)WITH HAND WHEEL帶手輪控制閥


CLOSE ON AIR FAILURE氣源故障關


OPEN ON AIR FAILURE氣源故障開


LAST ON AIR FAILURE氣源故障(原位)


FAIL POSITION故障位置

6、INSRUMENT LINE SYMBOLS儀表信號線表示法


CONNECTION TO PROCESS連接到工藝


UNDEFINED SIGNAL未定義信號線


PNEUMATIC SIGNAL氣信號


ELECTRIC SIGNAL電信號


CAPILLARY TUBING(FILLED SYSTEM)導壓毛細管


SOFTWARE OR DATA LINK內部軟件信號線或數據鏈


NUCLEAR SIGNAL電磁輻射聲波等信號線

關于儀表圖例的使用建議儀表工參照標準HG/T 20505-2014《過程測量與控制儀表的功能標志及圖形符號》
